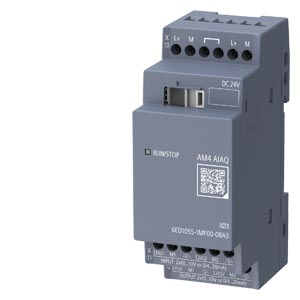

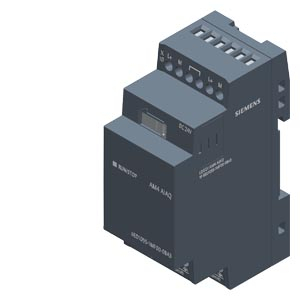

6ED1055-1MF00-0BA3 Siemens LOGO! AM4 – 2 AI, 2 AO

Siemens LOGO! AM4 AI/AQ – analogový rozšiřovací modul 24 V DC se 2 AI a 2 AO (6ED1055-1MF00-0BA3)

Siemens LOGO! AM4 AI/AQ je analogový rozšiřovací modul pro systém LOGO! 9. Slouží pro zpracování analogových snímačů a řízení frekvenčních měničů, ventilů, regulátorů a dalších analogových akčních členů. Montuje se na 35mm DIN lištu a díky šířce dvou modulových jednotek se snadno integruje do kompaktního rozvaděče.

Hlavní přednosti
Jeden modul přidává 2 analogové vstupy a 2 analogové výstupy.
Volitelné napěťové i proudové rozsahy usnadňují připojení průmyslových snímačů a akčních členů.
Kompaktní šířka 35,5 mm šetří prostor na DIN liště.
Krytí IP20 a provoz od −20 do +55 °C.
Technické parametry
Objednací číslo (MPN) 6ED1055-1MF00-0BA3
Výrobce Siemens
Typ LOGO! AM4 AI/AQ, analogový rozšiřovací modul LOGO! 9
Napájení 24 V DC; typický odběr 85 mA
Analogové vstupy 2 analogové vstupy 0–10 V nebo 0/4–20 mA
Analogové výstupy 2 analogové výstupy 0–10 V, 0–20 mA nebo 4–20 mA
Krytí IP20
Montáž 35mm DIN lišta, šířka 35,5 mm (2 modulové šířky)

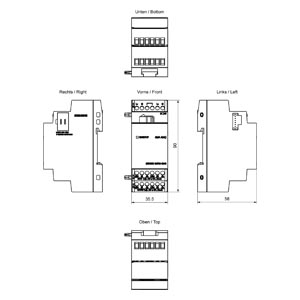

Rozměry přístroje 35,5 × 90 × 58 mm
Hmotnost netto 0,0965 kg
Provozní teplota −20 až +55 °C, bez kondenzace
Normy a schválení CE, UL, CSA; vyvinuto podle IEC 61131
EAN 4034106037291
UPC 195125822337
HS kód 85389091
ECLASS / ETIM 27-24-22-01 / EC001420
Země původu Čína
RoHS splňuje od: 12.02.2026
Kdy modul použít

Modul kombinuje analogové vstupy i výstupy v jednom přístroji; není určen pro přímé připojení odporových teploměrů Pt100.

Do jaké sestavy patří

Rozšiřující modul připojte ke kompatibilnímu řídicímu modulu Siemens LOGO! 9. Ověřte generaci, napájení, typ signálů a dostupnou kapacitu sestavy. Konfiguraci vytvoříte v LOGO! Soft Comfort.

Často kladené otázky
Je modul určen pro rozšíření základní jednotky LOGO!?

Ano. Jde o rozšiřovací I/O modul nové řady LOGO! 9. Při modernizaci starší sestavy ověřte hardwarovou kompatibilitu celé konfigurace.

Jak se modul montuje?

Na standardní 35mm DIN lištu; přístroj zabírá šířku 35,5 mm, tedy dvě modulové jednotky.

Technické údaje dle oficiálního produktového portálu Siemens.

Alternativní řešení Rievtech
Rievtech nemá v této nabídce jeden přímo odpovídající kombinovaný modul se dvěma analogovými vstupy a dvěma analogovými výstupy. Při kompletní přestavbě lze funkci rozdělit mezi PR-E-AI-V/I a PR-E-AQ-VI. Tyto moduly nelze připojit k Siemens LOGO!; pracují pouze s podporovanou jednotkou Rievtech. Je nutné ověřit rozsahy, rozlišení a počet potřebných kanálů.

Průvodce výběrem a náhradou
Praktické srovnání LOGO! 8 a LOGO! 9, volbu výstupů, napájecího zdroje a bezpečný postup náhrady najdete na https://eshop.technoline.cz/vyber-komponent.
