6ED1052-1FB08-0BA3 Siemens LOGO! 230RCE – 8 DI, 4 DO relé

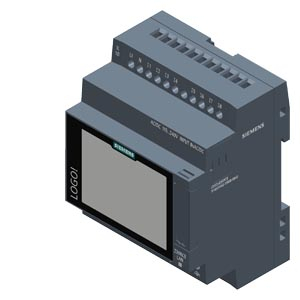

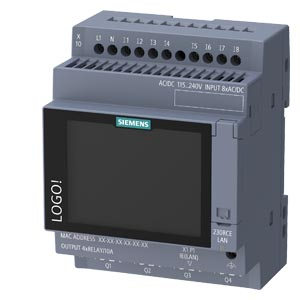

Siemens LOGO! 230RCE – logický modul s dotykovým displejem, 8 DI a 4 reléové výstupy (6ED1052-1FB08-0BA3)

Siemens LOGO! 230RCE je kompaktní programovatelný logický modul řady LOGO! 9 pro každodenní automatizační úlohy. Nabízí 8 digitálních vstupů pro síťové napětí, 4 reléové výstupy; max. 10 a odporová / 3 a induktivní zátěž a paměť až 800 funkčních bloků. Ethernet, integrovaný webový server, datový záznam, uživatelské webové stránky, microSD, cloudové připojení a MQTT usnadňují lokální i vzdálenou správu.

Hlavní přednosti
Vestavěný dotykový displej podporuje rychlé uvedení do provozu, lokální ovládání a diagnostiku bez dalšího panelu.
Osm digitálních vstupů pokrývá běžné signály tlačítek, spínačů, čidel a provozních kontaktů.
Modulární rozšíření umožňuje přidat další digitální, analogové nebo komunikační moduly podle aplikace.
Podpora LOGO! Soft Comfort V9.0 nebo vyšší; starší projekty lze nadále spouštět.
Provozní teplota −20 až +55 °C a montáž na standardní 35mm DIN lištu.
Technické parametry
Objednací číslo (MPN) 6ED1052-1FB08-0BA3
Výrobce Siemens
Typ LOGO! 230RCE, základní logický modul LOGO! 9
Napájení 115/230 V AC/DC; DC přípustně 100–253 V, AC 47–63 Hz

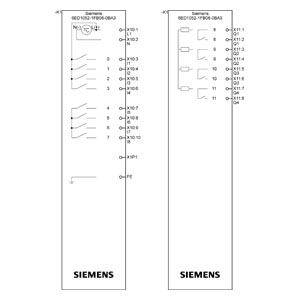

Vstupy 8 digitálních vstupů pro síťové napětí
Výstupy 4 reléové výstupy; max. 10 A odporová / 3 A induktivní zátěž
Displej ano, integrovaný dotykový displej
Programová paměť až 800 funkčních bloků
Komunikace Ethernet; webový server; cloud; MQTT
Paměťové médium standardní microSD karta
Záloha hodin 480 h
Montáž 35mm DIN lišta

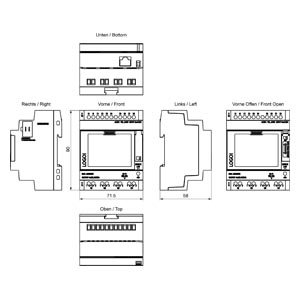

Rozměry přístroje 71,5 × 90 × 58 mm (4 modulové šířky)
Hmotnost netto 0,2249 kg
Provozní teplota −20 až +55 °C, bez kondenzace
Normy a schválení CE, UL, CSA, FM; vyvinuto podle IEC 61131
EAN 4034106036805
UPC 195125821866
HS kód 85371091
ECLASS / ETIM 27-24-22-16 / EC001417
Země původu Čína
RoHS splňuje od: 23.10.2025
Typické použití

Jednotka je vhodná pro automatizace napájená přímo ze sítě, řízení osvětlení, čerpadel, ventilace a jednodušších strojů. Kompaktní provedení a síťové funkce pomáhají řešit samostatné stroje i menší technologické celky bez zbytečně složité PLC architektury.

Do jaké sestavy patří

Základní modul patří do sestavy Siemens LOGO! 9. Doplňte jej kompatibilními rozšiřujícími moduly LOGO! a softwarem LOGO! Soft Comfort. Varianta 230RCE nebo 230RCEo se napájí přímo z 115/230 V AC/DC, proto pro základní modul nepřidávejte samostatný 24V zdroj.

Často kladené otázky
Je jednotka vhodná pro LOGO! Soft Comfort V9?

Ano. Tato varianta je určena pro LOGO! Soft Comfort V9.0 nebo vyšší a podporuje také spuštění starších projektů.

Lze LOGO! připojit do Ethernetu?

Ano. Základní modul má Ethernet a podporuje integrovaný webový server, datový záznam, uživatelské webové stránky, cloudové připojení a MQTT.

Kdy zvolit tuto variantu?

Síťová varianta omezuje potřebu samostatného 24V zdroje; integrovaný displej usnadňuje lokální nastavení a diagnostiku.

Technické údaje dle oficiálního produktového portálu Siemens.

Alternativní řešení Rievtech
Pro novou instalaci nebo kompletní přestavbu lze zvážit Rievtech SR-12AC-R: napájení 110–240 V AC, 8 digitálních vstupů a 4 reléové výstupy. Nejde o přímou náhradu Siemens LOGO!. Program, zapojení, rozšíření a komunikační vazby se musí znovu navrhnout a ověřit.
