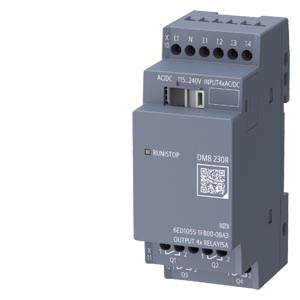

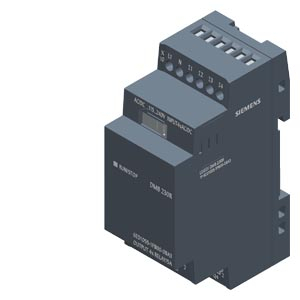

6ED1055-1FB00-0BA3 Siemens LOGO! DM8 230R – 4 DI, 4 DO relé

Siemens LOGO! DM8 230R – digitální rozšiřovací modul, 4 DI a 4 reléové výstupy (6ED1055-1FB00-0BA3)

Siemens LOGO! DM8 230R je digitální rozšiřovací modul pro systém LOGO! 9. Slouží pro rozšíření síťově napájeného systému LOGO! 9 o další vstupy a reléové výstupy. Montuje se na 35mm DIN lištu a díky šířce dvou modulových jednotek se snadno integruje do kompaktního rozvaděče.

Hlavní přednosti
Rozšíření o 4 digitální vstupy a 4 reléové výstupy.
Reléové kontakty spínají až 5 A při odporové a 3 A při induktivní zátěži.
Kompaktní šířka 35,5 mm šetří prostor na DIN liště.
Krytí IP20 a provoz od −20 do +55 °C.
Technické parametry
Objednací číslo (MPN) 6ED1055-1FB00-0BA3
Výrobce Siemens
Typ LOGO! DM8 230R, digitální rozšiřovací modul LOGO! 9
Napájení 115/230 V AC/DC; DC přípustně 100–253 V, AC 47–63 Hz
Digitální vstupy 4 digitální vstupy AC/DC
Digitální výstupy 4 reléové výstupy; 5 A odporová / 3 A induktivní zátěž
Krytí IP20
Montáž 35mm DIN lišta, šířka 35,5 mm (2 modulové šířky)

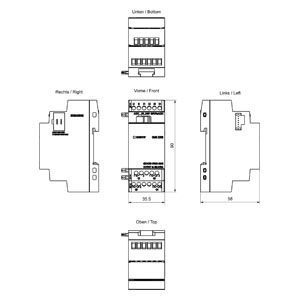

Rozměry přístroje 35,5 × 90 × 58 mm
Hmotnost netto 0,129 kg
Provozní teplota −20 až +55 °C, bez kondenzace
Normy a schválení CE, UL, CSA, FM; vyvinuto podle IEC 61131
EAN 4034106036737
UPC 195125822313
HS kód 85389091
ECLASS / ETIM 27-24-22-04 / EC001419
Země původu Čína
RoHS splňuje od: 04.08.2014
Kdy modul použít

Je určen pro aplikace 115/230 V AC/DC; pro nízkonapěťové 12/24V obvody použijte variantu DM8 12/24R.

Do jaké sestavy patří

Rozšiřující modul připojte ke kompatibilnímu řídicímu modulu Siemens LOGO! 9. Ověřte generaci, napájení, typ signálů a dostupnou kapacitu sestavy. Konfiguraci vytvoříte v LOGO! Soft Comfort.

Často kladené otázky
Je modul určen pro rozšíření základní jednotky LOGO!?

Ano. Jde o rozšiřovací I/O modul nové řady LOGO! 9. Při modernizaci starší sestavy ověřte hardwarovou kompatibilitu celé konfigurace.

Jak se modul montuje?

Na standardní 35mm DIN lištu; přístroj zabírá šířku 35,5 mm, tedy dvě modulové jednotky.

Technické údaje dle oficiálního produktového portálu Siemens.

Alternativní řešení Rievtech
Při kompletní přestavbě síťově napájené sestavy lze zvážit Rievtech PR-E-16AC-R: napájení 110–240 V AC, 8 digitálních vstupů a 8 reléových výstupů. Má větší počet signálů než tento modul a není přímou náhradou Siemens LOGO!. Lze jej použít pouze s podporovanou základní jednotkou Rievtech.

Průvodce výběrem a náhradou
Praktické srovnání LOGO! 8 a LOGO! 9, volbu výstupů, napájecího zdroje a bezpečný postup náhrady najdete na https://eshop.technoline.cz/vyber-komponent.
