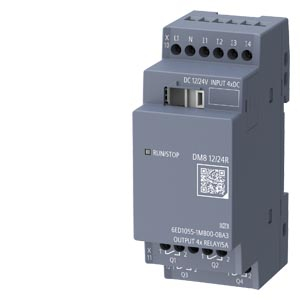

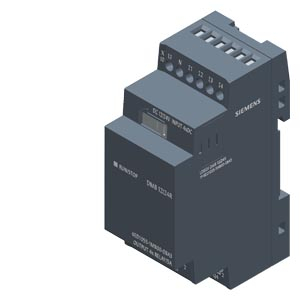

6ED1055-1MB00-0BA3 Siemens LOGO! DM8 12/24R – 4 DI, 4 DO relé

Siemens LOGO! DM8 12/24R – digitální rozšiřovací modul, 4 DI a 4 reléové výstupy (6ED1055-1MB00-0BA3)

Siemens LOGO! DM8 12/24R je digitální rozšiřovací modul pro systém LOGO! 9. Slouží pro rozšíření systému LOGO! 9 o další vstupy a reléové výstupy pro snímače, stykače, ventily a signalizaci. Montuje se na 35mm DIN lištu a díky šířce dvou modulových jednotek se snadno integruje do kompaktního rozvaděče.

Hlavní přednosti
Rozšíření o 4 digitální vstupy a 4 reléové výstupy.
Reléové kontakty spínají až 5 A při odporové a 3 A při induktivní zátěži.
Kompaktní šířka 35,5 mm šetří prostor na DIN liště.
Krytí IP20 a provoz od −20 do +55 °C.
Technické parametry
Objednací číslo (MPN) 6ED1055-1MB00-0BA3
Výrobce Siemens
Typ LOGO! DM8 12/24R, digitální rozšiřovací modul LOGO! 9
Napájení 12/24 V DC (přípustně 10,8–28,8 V DC)
Digitální vstupy 4 digitální vstupy DC

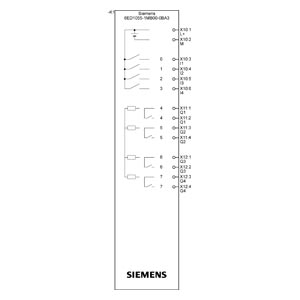

Digitální výstupy 4 reléové výstupy; 5 A odporová / 3 A induktivní zátěž
Krytí IP20
Montáž 35mm DIN lišta, šířka 35,5 mm (2 modulové šířky)

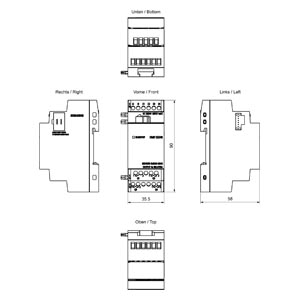

Rozměry přístroje 35,5 × 90 × 58 mm
Hmotnost netto 0,1267 kg
Provozní teplota −20 až +55 °C, bez kondenzace
Normy a schválení CE, UL, CSA, FM; vyvinuto podle IEC 61131
EAN 4034106036744
UPC 195125822320
HS kód 85389091
ECLASS / ETIM 27-24-22-04 / EC001419
Země původu Čína
RoHS splňuje od: 04.08.2014
Kdy modul použít

Použijte jej, když základní modul nemá dostatek digitálních I/O a systém pracuje s napájením 12 nebo 24 V DC.

Do jaké sestavy patří

Rozšiřující modul připojte ke kompatibilnímu řídicímu modulu Siemens LOGO! 9. Ověřte generaci, napájení, typ signálů a dostupnou kapacitu sestavy. Konfiguraci vytvoříte v LOGO! Soft Comfort.

Často kladené otázky
Je modul určen pro rozšíření základní jednotky LOGO!?

Ano. Jde o rozšiřovací I/O modul nové řady LOGO! 9. Při modernizaci starší sestavy ověřte hardwarovou kompatibilitu celé konfigurace.

Jak se modul montuje?

Na standardní 35mm DIN lištu; přístroj zabírá šířku 35,5 mm, tedy dvě modulové jednotky.

Technické údaje dle oficiálního produktového portálu Siemens.

Alternativní řešení Rievtech
Při kompletní přestavbě sestavy Rievtech lze obdobný počet signálů řešit modulem SR-E-8DC-DA-R: napájení 12–24 V DC, 4 digitální nebo analogové vstupy a 4 reléové výstupy. Modul nelze připojit k Siemens LOGO! a funguje pouze s podporovanou základní jednotkou Rievtech. Před návrhem je nutné ověřit napětí, vstupní signály a zatížení výstupů.

Průvodce výběrem a náhradou
Praktické srovnání LOGO! 8 a LOGO! 9, volbu výstupů, napájecího zdroje a bezpečný postup náhrady najdete na https://eshop.technoline.cz/vyber-komponent.
