6ED1055-4MH08-0BA3 Siemens LOGO! TDE – externí displej

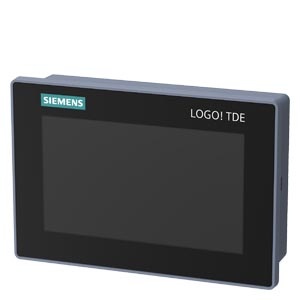

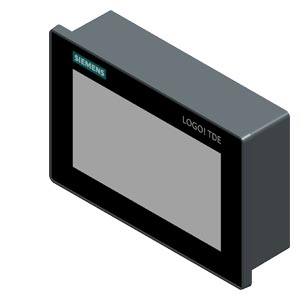

Siemens LOGO! 9 TDE – externí dotykový displej 480 × 272 px (6ED1055-4MH08-0BA3)

Siemens LOGO! 9 TDE je kompaktní externí dotykový panel pro lokální vizualizaci a obsluhu systému LOGO! 9. Rozlišení 480 × 272 pixelů poskytuje přehledné zobrazení provozních hodnot, hlášení a ovládacích prvků. Čelní krytí IP65 umožňuje použití v ovládacích panelech a dveřích rozvaděčů.

Hlavní přednosti
Dotykové ovládání s rozlišením 480 × 272 px.
Určeno pro LOGO! 9 a vyšší, konfigurace v LOGO! Soft Comfort V9+.
Napájení 12/24 V DC nebo 24 V AC.
Čelní krytí IP65 a kompaktní montážní výřez 119 × 78,5 mm.
Provozní teplota −20 až +55 °C.
Technické parametry
Objednací číslo (MPN) 6ED1055-4MH08-0BA3
Výrobce Siemens
Typ LOGO! 9 TDE, externí dotykový ovládací panel
Kompatibilita LOGO! 9 a vyšší
Displej dotykový, 480 × 272 pixelů
Napájení 12/24 V DC nebo 24 V AC; typická ztráta 1,92 W při 24 V DC
Konfigurace LOGO! Soft Comfort V9 nebo vyšší
Krytí IP65 z čelní strany, IP20 zezadu

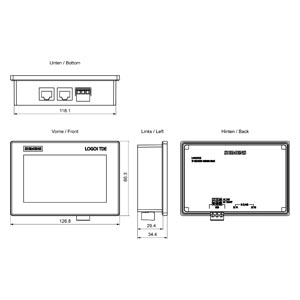

Rozměry 128,2 × 86 × 38,7 mm
Montážní výřez 119 × 78,5 mm; tolerance +0,5 mm
Hmotnost cca 205 g
Provozní teplota −20 až +55 °C, bez kondenzace
Normy a schválení CE, UL, FM, KC, ABS
EAN 4034106036751
UPC 195125822344
HS kód 85389091
ECLASS / ETIM 27-33-02-03 / EC001426
Země původu Čína
RoHS splňuje od: 12.02.2026
Typické použití

Panel se uplatní pro lokální vizualizace, zadávání hodnot, ovládání a sledování stavů automatizačního systému LOGO! 9. Oddělení displeje od základního modulu umožňuje umístit řídicí jednotku dovnitř rozvaděče a obslužné rozhraní na jeho dveře.

Do jaké sestavy patří

Displej doplňuje podporované řídicí moduly Siemens LOGO! 9. Před objednáním ověřte komunikaci, napájení, firmware a způsob montáže.

Často kladené otázky
S jakou generací LOGO! je panel kompatibilní?

Podle údajů Siemens je určen pro LOGO! 9 a vyšší. Konfigurace vyžaduje LOGO! Soft Comfort V9 nebo novější.

Je panel vhodný na čelní stranu rozvaděče?

Ano. Z čelní strany má krytí IP65; zadní část má krytí IP20.

Technické údaje dle oficiálního produktového portálu Siemens.

Alternativní řešení Rievtech
Při kompletní přestavbě řízení na platformu Rievtech lze pro místní obsluhu zvážit panel RTS4043C s barevným dotykovým displejem 4,3 palce a rozhraními RS232 a RS485. Nejde o přímou náhradu LOGO! TDE a panel nelze připojit bez ověření protokolu, komunikace a nového návrhu obrazovek.
