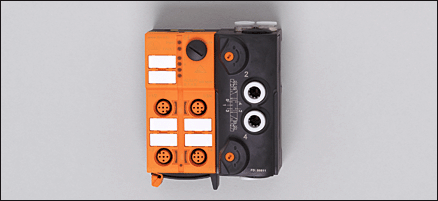

AirBox 5/3 closed 4DI II 3D, AC570A, IFM

Naše cena: bez DPH 9.162,05 Kč
s DPH 11.086,08 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC570A
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Electrical design 4 inputs / 2 outputs; AirBox supply via AS-i
Output common exhaust with tube connection
Operating voltage [V]26.5...31.6 DC
Total current consumption from AS-i [mA]< 280

Inputs
Input circuit 		DC PNP
Sensor supply AS-i
Voltage range [V]20...30 DC *)
Max. current load for all inputs total [mA]200
Short-circuit proof yes
Switching level High signal 1 [V]> 11
Input current High/Low [mA]> 6 / < 2
AS-Interface / extended addressing mode possible version 2.11 and 3.0 / yes

Outputs
Pneumatic system 1 x 5/3-way slide valve (free from overlapping); middle position blocked
Operating pressure range [bar]3...8
Air flow at 6/5 bar [l/min]400
Operating medium to ISO 8573-1 non-lubricated compressed air class 6-3-1; lubricated compressed air class 6-3-4 ¹)
Manual override pressing/releasing or pressing/turning/locking
Integrated watchdog yes
Tube fitting [mm] 8


AC570A
Ambient temperature [°C]-10...50
Protection IP 6X
AS-i profile S-7.A.E
I/O configuration [hex] 7
ID code [Hex] A.E
AS-i certificate in preparation
EMC
EN 50295
IEC 61000-6-2
MTTF [Years]258
Marking of the unit II 3D Ex tD A22 IP6X T80°C X Ta: -10...50°C
Housing materials PA; POM
Function display
Operation LEDgreen
Error LEDred
Function LEDyellow

Data bits
Data bitD0D1D2D3
Input1234
SocketI-1/2I-1/2 I-2I-3/4I-3/4 I-4
Pin42 442 4
Pneumatic output24--

Weight [kg]0.409
Remarks
The unit must only be installed together with the impact protection housing (E7000A) unless mechanical protection is implemented by means of other measures.
Do not connect any of the points L-, L+, I-1, I-2, I-3, I-4 to an external potential since they are electrically connected to the AS-i cable.
*) via flat cable
1) Notes on compressed air and EMC/ESD at www.ifm.com
Accessories (included) lower part
Accessories (optional)
Mounting plate (E74999)
Module lower part (E75000)
M12 protective cap (E73004)
impact protection housing (E7000A)
Silencer (E75232)
Push-in L-fitting (E75228)
Push-in T-fitting (E75227)
Pneumatic symbol
1 x 5/3-way slide valve (free from overlapping); middle position blocked

Wiring
Inputs
1: sensor supply L+
3: sensor supply L-
5:
We reserve the right to make technical alterations without prior notice.  —  GB  —  AC570A  —  05.12.2008
