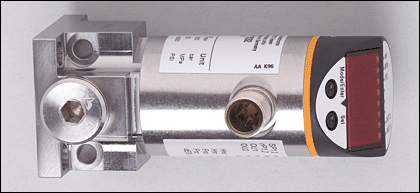

PN-100-SGR14-KG /US/ /V, PY7032, IFM

Kat. číslo: PY7032

Výrobce: IFM

Na dotaz

Naše cena bez DPH: 11 779,50 Kč
s DPH 21 %: 14 253,20 Kč

Popis

Druh zboží není možno dodávat - archivní záznam

Oblast nasazení

typ tlaku: relativní tlak
kapalná a plynná média
u plynných médií je rozsah použití omezen na max. 25 bar

Elektrické provedení

DC PNP/NPN

Výstupní funkce

2 x spínač / rozpínač programovatelný nebo 1 x spínač rozpínač programovaelný + 1 x rozpínač (diagnostická funkce)

Provozní napětí [V]

18...36 DC ¹)

Proudová zatížitelnost [mA]

250

Ochrana proti zkratu

Taktovaný

Odolné proti přepólování

ano

Ochrana proti přepětí

až do 40 V

Funkce "hlídací pes" integrována

ano

Úbytek napětí [V]

< 2

Proudový odběr [mA]

< 50

Odolnost proti tlaku

300 bar

4350 PSI

30 MPa

Trhací tlak min.

650 bar

9400 PSI

65 MPa

Nastavitelná oblast

Spínací bod, SP

1,0...100,0 bar

20...1450 PSI

0,10...10,00 MPa

Zpětný spínací bod, rP

0,5...99,5 bar

10...1440 PSI

0,05...9,95 MPa

V krocích po

0,5 bar

10 PSI

0,05 MPa

Možnosti programování

hystereze / okénková funkce; spínač / rozpínač; diagnostická funkce; spínací logika; zpoždění při přítahu / odpadu; tlumení; zobrazovací jednotka

odchylka (% z konečné hodnoty měřícího rozsahu)

Přesnost spínacího bodu

< ± 0,5

Odchylka od charakteristiky

< ± 0,5

Hystereze

< ± 0,25

Opakovací přesnost

< ± 0,1 **)

Dlouhodobá stabilita

< ± 0,05 ***)

PY7032

Doba zpoždění při zapnutí [s]

0,3

Spínací frekvence [Hz]

≤ 170

Nastavitelná doba zpoždění dS, dr [s]

0; 0,2...50

Okolní teplota [°C]

-20...80 (UB < 32 V) / -20...60 (UB > 32 V)

Teplota média [°C]

-25...80

Skladovací teplota [°C]

-40...100

Krytí, tř.krytí

IP 67, III

Izolační odpor [MΩ]

> 100 (500 V DC)

Odolnost vůči rázům

DIN IEC 68-2-27:

50 g (11 ms)

Odolnost proti vibracím

DIN IEC 68-2-6:

20 g (10.....2000 Hz)

Min. spínací cykly

100 millionů

El.mag.kompatibilita

EN 61000-4-2 ESD:	4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:	10 V/m
EN 61000-4-4 skupiny impulsů:	2 kV
EN 61000-4-5 rázová napěť. vlna:	0,5/1 kV
EN 61000-4-6 HF v.f. vazba vedení:	10 V

Materiál pouzdra

V2A (1.4301); PC (Macrolon); PBT (Pocan); PEI; FPM (Viton); EPDM/X (Santopren)

Materiál, který je v kontaktu s médiem

ocel "Automat" (1.4104); Keramika; FPM (Viton)

Displej

zobrazovací jednotka	3 x LED zelená
Spínací stav	2 x LED žlutá
Funkční signalizace	4-poziční alfanumerický display
Měřené hodnoty	4-poziční alfanumerický display

Připojení

M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]

0,406

Upozornění

¹) podle EN50178, SELV, PELV

**) při oklesech teplot < 10 K

***) v % rozpětí za 6 měsíců

Vyhrazujeme si právo na změnu tech.parametrů ! CZ PY7032 25.06.2007

Druh zboží není možno dodávat - archivní záznam

Technické parametry

Objednací kód	PY7032
Výrobce	IFM
