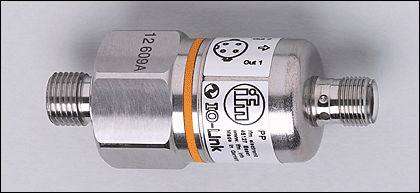

PP-400-SBG14-QFPKG/US/ /V, PP000E, IFM

Naše cena: bez DPH 6.710,25 Kč
s DPH 8.119,40 Kč

Výrobce: IFM
Kategorie: Snímače tlaku
Dostupnost: Na dotaz
Kat. číslo:PP000E
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení Druh tlaku: relativní tlak
Kapalná a plynná média
Nasazení v plynných médiích při tlacích > 25 bar, pouze na objednávku
Elektrické provedení DC PNP
Výstupní funkce 2 x spínač / rozpínač programovatelný nebo 1 x spínač rozpínač programovaelný + 1 x rozpínač (diagnostická funkce)

Provozní napětí [V]9,6...36 DC ¹)
Proudová zatížitelnost [mA]2 x 250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 45

Odolnost proti tlaku 600 bar8700 PSI60 MPa
Trhací tlak min. 1000 bar14500 PSI100 MPa

Nastavitelná oblast
Spínací bod, SP 4...400 bar60...5790 PSI0,4...40,0 MPa
Zpětný spínací bod, rP 2...398 bar30...5760 PSI0,2...39,8 MPa
V krocích po 2 bar30 PSI0,2 MPa

Nastavení z výroby SP1 = 100 bar; rP1 = 92 bar
SP2 = 300 bar; rP2 = 292 bar

přesnost / odchylky
(v % rozpětí)
Přesnost spínacího bodu < ± 0,5
Odchylka od charakteristiky *) < ± 0,25 (BFSL) / < ± 0,5 (LS)
Hystereze < ± 0,1
Opakovací přesnost **) < ± 0,1
Dlouhodobá stabilita ***) < ± 0,1
teplotní koeficienty (TK) v teplotním rozsahu 0...80° C (v % rozpětí na 10 K)
největší TK nulového bodu 0,2
největší TK rozpětí 0,2


PP000E
Doba zpoždění při zapnutí [s]0,3
Min.doba odpovědi spínacích výstupů [ms] 3
Utlumení spínací výstup (dAP) [ms] 3; 6; 10; 17; 60; 125; 250; 500
Spínací frekvence [Hz]170
Okolní teplota [°C]-25...85
Teplota média [°C]-25...90
Skladovací teplota [°C]-40...100
Krytí, tř.krytí IP 68 ****) / IP 69K, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost vůči rázům
DIN EN 61373:  Kategorie 3
DIN IEC 60068-2-27 / DIN IEC 60068-2-29: 1000  g
Odolnost proti vibracím
DIN EN 60068-2-64: 14  g  DIN EN 61373:  Kategorie 2
DIN IEC 68-2-6: 20  g (10.....2000 Hz)
Min. spínací cykly 100 millionů
El.mag.kompatibilita
odolnost proti rušení  podle EN 61000-6-2
EN 61000-4-2 ESD:  4 kV vybití kontaktem / 15 kV vybití ve vzduchu
EN 61000-4-3 HF v.f. ozářeno:  20 V/m (80...1000 MHz)
EN 61000-4-4 skupiny impulsů:  4 kV Vazební kleště
EN 61000-4-5 rázová napěť. vlna:  0,5 kV Napájení / 1 kV Signál u přístrojů DC
EN 61000-4-6 HF v.f. vazba vedení:  10 V (0,15...80 MHz)
odolnost proti rušení  podle směrnice pro motor. vozidla Kfz 95/54/EG / 04/104EG / 05/83/EG
Zkouška v absorpční komoře podle ISO 11452-2:  80 V/m (20.....2000 MHz)
EN 50155:  Třída T3, C1, S1
MTTF [letá]310
Materiál pouzdra V2A (1.4301); FPM (Viton); EPDM/X (Santopren); PA
Materiál, který je v kontaktu s médiem V2A (1.4305); Keramika; FPM (Viton)
Displej
Provoz  2 x LED zelená
Spínací stav  2 x LED žlutá
Připojení M12 konekt. připojení

Hmotnost [kg]0,232
Upozornění
¹) Napájecí napětí pro komunikační provoz: 18...32 V DC
*) BFSL = Best Fit Straight Line (nastavení na nejmenší hodnotu) / LS = nastavení mezního bodu
**) při oklesech teplot < 10 K
***) v % rozpětí za rok
****) 7 dní /v 1 m hloubce / 0,1 bar

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  PP000E  —  20.04.2011
