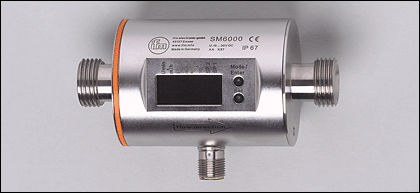

SMR12GGXFRKG/US-100, SM0501, IFM

Naše cena: bez DPH 14.533,70 Kč
s DPH 17.585,78 Kč

Výrobce: IFM
Kategorie: Snímače průtoku
Dostupnost: Na dotaz
Kat. číslo:SM0501
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení vodivá kapalná média
(vodivost: >= 20 µS/cm / Viskozita: < 70 mm²/s při 40°C)
Elektrické provedení DC PNP/NPN
Výstupní funkce OUT1: spínač / rozpínač programovatelný
OUT2: frekvence (škalovatelný) nebo analogový (4...20 mA škalovatelný)

Provozní napětí [V]19...30 DC ¹)
Proudová zatížitelnost [mA]200
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Úbytek napětí [V]< 2
Proudový odběr [mA]120
Doba zpoždění při zapnutí [s]5
Analogový výstup 4...20 mA (max. 500 Ω)
Frekvenční výstup 0...500 Hz (Q = 0...120 %)
Rozlíšení 1...1000 impulsů na 1litr
Hlídání proudění
Zobrazovaná oblast -30,00...30,00 l/min-1,800...1,800 m³/h
Měřící rozsah 0,10...25,00 l/min0,005...1,500 m³/h
Rozlíšení 0,05 l/min0,005 m³/h
Nastavitelná oblast
Spínací bod, SP 0,25...25,00 l/min0,015...1,500 m³/h
Zpětný spínací bod, rP 0,15...24,90 l/min0,010...1,495 m³/h
analogový startovací bod, ASP 0,00...20,00 l/min0,000...1,200 m³/h
analogový koncový bod, AEP 5,00...25,00 l/min0,300...1,500 m³/h
V krocích po 0,05 l/min0,005 m³/h

Utlumení, dAP [s]0,0...5,0
Potlačení pomalého proudění, LFC [l/min]0,1...1,0
Doba odezvy [s]< 0,150 (dAP = 0)
Přemostění rozběhu [s]0...50
Přesnost ± (2% MW + 0,5% MEW)
Opakovací přesnost ± 0,2% MEW
ztráta tlaku (dP) / průtokové množství (Q)
Hlídání teploty
Měřící rozsah [°C]-20...80
Rozlíšení [°C]0,2
Nastavitelná oblast
Spínací bod, SP [°C]-19,2...80,0
Zpětný spínací bod, rP [°C]-19,6...79,6
V krocích po [°C]0,2
Doba odezvy [s]T09 = 30 (Q > 1 l/min)
Přesnost [°C]± 2,5 (Q > 1 l/min)

Okolní teplota [°C]-10...60
Teplota média [°C]-10...70
Skladovací teplota [°C]-25...80
Krytí, tř.krytí IP 67, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost proti tlaku [bar]16
Odolnost vůči rázům
DIN IEC 68-2-27: 20  g  (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 5  g (10.....2000 Hz)
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-5 rázová napěť. vlna:  0,5 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
Materiál pouzdra V4A (1.4404); PBT-GF 20; PC (Macrolon); EPDM/X (Santopren)
Materiál, který je v kontaktu s médiem V4A (1.4404); PEEK; EPDM
Displej
zobrazovací jednotka  6 x LED zelená (l/min, m³/h, l, m³, °C, 10³)
Spínací stav  1 x LED žlutá
Měřené hodnoty  4-poziční alfanumerický display
Programování  4-poziční alfanumerický display
Připojení M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,483
Upozornění
¹) podle EN50178, SELV, PELV
MW = měřena hodnota
MEW = koncová hodnota měřícího rozsahu
