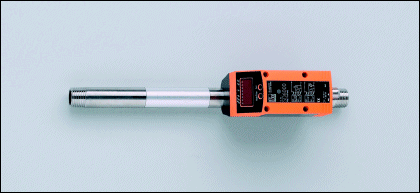

SDN12DGXFPKG/US-100, SD6101, IFM

Naše cena: bez DPH 21.767,20 Kč
s DPH 26.338,31 Kč

Výrobce: IFM
Kategorie: Snímače průtoku
Dostupnost: Na dotaz
Kat. číslo:SD6101
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení argon (Ar), kysličník uhličitý (CO2), dusík (N2)
Elektrické provedení DC PNP
Výstupní funkce OUT1: spínač / rozpínač programovatelný nebo impuls
OUT2: spínač / rozpínač programovatelný nebo analogový (4...20 mA škálovatelný)

Provozní napětí [V]19...30 DC ¹)
Proudová zatížitelnost [mA]2 x 250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 100
Doba zpoždění při zapnutí [s]0,5
Analogový výstup 4...20 mA (< 500 Ω)
Impulzní výstup Čítač spotřebovaného množství
impulsní váha (hodnotnost) / délka kroku [scf] 0,040...4 000 000 / 0,020...1000
délka impulsu min. 0,045 / max. 2
Možnosti programování hystereze / okénko; spínač / rozpínač; proudový- / impulsní výstup; displej otočný / vypínatelný; zobrazovací jednotka; volba média
Hlídání proudění
Zobrazovaná oblast [scfh]Ar: 0...5009 / CO2: 0...3038 / N2: 0...3094
Měřící rozsah [scfh]Ar:13,9 (15)...4174 / CO2: 8,4 (10)...2532 / N2: 10,3 (10)...2579 *)
Nastavitelná oblast
Spínací bod, SP [scfh]Ar: 30...4175 / CO2: 20...2530 / N2: 20...2580
Zpětný spínací bod, rP [scfh]Ar: 10...4155 / CO2: 5...2515 / N2: 5...2565
analogový startovací bod, ASP [scfh]Ar: 0...3130 / CO2: 0...1895 / N2: 0...1935
analogový koncový bod, AEP [scfh]Ar: 1045...4175 / CO2: 635...2530 / N2: 645...2580
V krocích po [scfh]Ar: 5 / CO2: 5 / N2: 5

Utlumení, dAP [s]0 - 0,2 - 0,4 - 0,6 - 0,8 - 1
Doba odezvy [s]< 0,1 (dAP = 0)
Přesnost ± (6% MW + 0,6% MEW) ***)
Dynamika měření 1:300
Opakovatelnost [%z měřené hodnoty]± 1,5
Hlídání teploty
Zobrazovaná oblast 32...140
Měřící rozsah [°F]32...140
Přesnost [°F]± 2 **)
max. přípustná relativní vlhkost vzduchu [%]90

Okolní teplota [°F]32...140
Teplota média [°F]32...140
Skladovací teplota [°F]-4...185
Krytí, tř.krytí IP 65, III
Odolnost proti tlaku [bar]16
Odolnost proti vibracím
DIN IEC 68-2-6: 5  g (55.....2000 Hz)
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]227
Materiál pouzdra PBT-GF 20; PC (APEC); Makrolon; V2A (1.4301); Viton
Materiál, který je v kontaktu s médiem V2A (1.4301); Keramika Sklem pasivováno; PEEK; Polyester; Viton; Hliník Eloxováno
Displej
zobrazovací jednotka  4 x LED zelená (scfm, scfh, scf, °F)
Funkční signalizace  1 x LED žlutá
Spínací stav  2 x LED žlutá
Měřené hodnoty  4-poziční alfanumerický display
Programování  4-poziční alfanumerický display
Připojení M12 konekt. připojení

Hmotnost [kg]1,16
Upozornění
¹) podle EN50178, SELV, PELV
*) hodnota zobrazena na displeji v závorkách
**) u proudění média v mezích měřícího rozsahu proudění
***) za podmínek podle DIN ISO 2533
a při zabudování do rozvodných trubek DN15
MW = měřena hodnota
MEW = koncová hodnota měřícího rozsahu
měřící, zobrazovací a nastavovací rozsahy se vztahují na normovaný objemový proud podle DIN ISO 2533.
