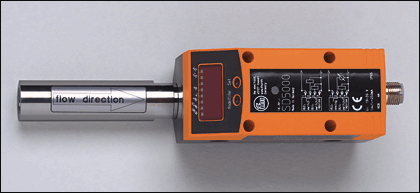

SDR14DGXFPKG/US-100, SD5100, IFM

Naše cena: bez DPH 22.140,90 Kč
s DPH 26.790,49 Kč

Výrobce: IFM
Kategorie: Snímače průtoku
Dostupnost: Na dotaz
Kat. číslo:SD5100
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení argon (Ar), kysličník uhličitý (CO2), dusík (N2)
Elektrické provedení DC PNP
Výstupní funkce OUT1: spínač / rozpínač programovatelný nebo impuls
OUT2: spínač / rozpínač programovatelný nebo analogový (4...20 mA škálovatelný)

Provozní napětí [V]19...30 DC ¹)
Proudová zatížitelnost [mA]2 x 250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 100
Doba zpoždění při zapnutí [s]0,5
Analogový výstup 4...20 mA (< 500 Ω)
Impulzní výstup Čítač spotřebovaného množství
impulsní váha (hodnotnost) / délka kroku [m³] 0,001...1 000 000 / 0,001...1000
délka impulsu 0.122 / max. 2
Možnosti programování hystereze / okénko; spínač / rozpínač; proudový- / impulsní výstup; displej otočný / vypínatelný; zobrazovací jednotka; volba média
Hlídání proudění
Zobrazovaná oblast [Nm³/h]Ar: 0,00...29,44 / CO2: 0,00...17,24 / N2: 0,00...17,92
Měřící rozsah [Nm³/h]Ar: 0,08...24,54 / CO2: 0,047 (0,04)...14,38 / N2: 0,05 (0,06)...14,94 *)
Nastavitelná oblast
Spínací bod, SP [Nm³/h]Ar: 0,18...24,54 / CO2: 0,10...14,38 / N2: 0,10...14,94
Zpětný spínací bod, rP [Nm³/h]Ar: 0,06...24,42 / CO2: 0,02...14,30 / N2: 0,02...14,86
analogový startovací bod, ASP [Nm³/h]Ar: 0,00...18,40 / CO2: 0,00...10,78 / N2: 0,00...11,20
analogový koncový bod, AEP [Nm³/h]Ar: 6,14...24,54 / CO2: 3,58...14,38 / N2: 3,72...14,94
V krocích po [Nm³/h]Ar: 0,02 / CO2: 0,02 / N2: 0,02

Utlumení, dAP [s]0 - 0,2 - 0,4 - 0,6 - 0,8 - 1
Doba odezvy [s]< 0,1 (dAP = 0)
Přesnost (v měřícím rozsahu)± (6% MW + 0,6% MEW) ***)
Dynamika měření 1:300
Opakovatelnost [%z měřené hodnoty]± 1,5
Hlídání teploty
Zobrazovaná oblast 0,0...60,0
Měřící rozsah [°C]0,0...60,0
Přesnost [°C]± 2 **)
max. přípustná relativní vlhkost vzduchu [%]90

Okolní teplota [°C]0...60
Teplota média [°C]0...60
Skladovací teplota [°C]-20...85
Krytí, tř.krytí IP 65, III
Odolnost proti tlaku [bar]16
Odolnost proti vibracím
DIN IEC 68-2-6: 5  g (55.....2000 Hz)
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]227
Materiál pouzdra PBT-GF 20; PC (APEC); Makrolon; V2A (1.4301); Viton
Materiál, který je v kontaktu s médiem V2A (1.4301); Keramika Sklem pasivováno; PEEK; Polyester; Viton; Hliník Eloxováno
Displej
zobrazovací jednotka  4 x LED zelená (Nl/min, Nm³/h, Nm³, °C)
Funkční signalizace  1 x LED žlutá
Spínací stav  2 x LED žlutá
Měřené hodnoty  4-poziční alfanumerický display
Programování  4-poziční alfanumerický display
Připojení M12 konekt. připojení

Hmotnost [kg]1,007
Upozornění
¹) podle EN50178, SELV, PELV
*) hodnota zobrazena na displeji v závorkách
**) u proudění média v mezích měřícího rozsahu proudění
***) za podmínek podle DIN ISO 2533
MW = měřena hodnota
MEW = koncová hodnota měřícího rozsahu
měřící, zobrazovací a nastavovací rozsahy se vztahují na normovaný objemový proud podle DIN ISO 2533.
pokyny pro instalaci a provoz převezměte prosím z návodu pro obsluhu.
