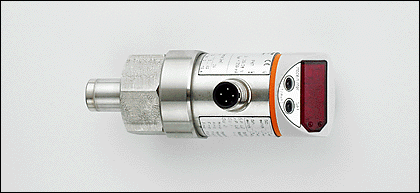

SAD18BBDFPKG/W/US-100-IPF, SA3010, IFM

Naše cena: bez DPH 13.302,00 Kč
s DPH 16.095,42 Kč

Výrobce: IFM
Kategorie: Snímače průtoku
Dostupnost: Na dotaz
Kat. číslo:SA3010
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení voda*)
T-kus (DIN 2353):
QL 18-18-18 (jm.délka 15 mm) / QL 22-18-22 (jm.délka 19 mm) / QL 28-18-28 (jm. délka 24 mm)
Elektrické provedení DC PNP/NPN
Výstupní funkce 2 x spínač / rozpínač programovatelný nebo 1 x spínač / rozpínač programovatelný + 1 x analogový (4...20 mA / 0...10 V; škalovatelný)

Provozní napětí [V]20...28 DC
Proudová zatížitelnost [mA]2 x 250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 80
Doba zpoždění při zapnutí [s]10
Analogový výstup 4...20 mA (max. 500 Ω) / 0...10 V (min. 2000 Ω)
Možnosti programování hystereze / okénko; spínač / trozpínač; spínací logika; výstup proudový / napěťový; vnitřní průměr trubky; doba přemostění rozběhu;
přizpůsobení signalizované hodnoty; displej otočný / odpojitelný; signalizační jednotka

SA3010
Hlídání proudění
Zobrazovaná oblast [l/min]0...12 (NW15) 0...24 (NW19) 0...48 (NW24)
Měřící rozsah [l/min]0...10 (NW15) 0...20 (NW19) 0...40 (NW24)
Nastavitelná oblast
Spínací bod, SP [l/min]0,1...12,0 (NW15) 0,2...24,0 (NW19) 0,4...48,0 (NW24)
Zpětný spínací bod, rP [l/min]0,0...11,9 (NW15) 0,0...23,8 (NW19) 0,0...47,6 (NW24)
analogový startovací bod, ASP [l/min]0,0...8,0 (NW15) 0,0...16,0 (NW19) 0,0...32,0 (NW24)
analogový koncový bod, AEP [l/min]4,0...12,0 (NW15) 8,0...24,0 (NW19) 16,0...48,0 (NW24)
V krocích po [l/min]0,1 0,1 0,1

Doba odezvy [s]5 (10%...90%)
Přemostění rozběhu [s]0...50
Přesnost [% z koncové hodnoty]max. ± 10
Opakovatelnost [%z měřené hodnoty]3 (Q < 30%) / 7 (Q < 100%)
Teplotní gradient [K/min]200

Okolní teplota [°C]-20...60
Teplota média [°C]0...80
Krytí, tř.krytí IP 67, III
Odolnost proti tlaku [bar]30
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]184
Materiál pouzdra V4A (1.4404); PBT (Pocan); PC (Macrolon); PA; EPDM/X (Santopren); FPM (Viton)
Materiál, který je v kontaktu s médiem V4A (1.4404); O kroužek: FPM 16 x 1,5 gr 70° Shore (sklon) A
Displej
Spínací stav  2 x LED červená
Měřené hodnoty  7-Segmentový LED displej
Programování  7-Segmentový LED displej
Připojení M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,325
Upozornění
NW = jmenovitá vzdálenost
*) čistá voda bez nečistot a přísad.
Znečistění / usazeniny na senzorových plochách ovlivňují přesnost měření.
Doporučení pro údržbu: Čas od času prověřte špičku senzoru, zda na ni neulpívají usazeniny.
V daném případě špičku očistěte měkkým hadříkem a octovým čistícím prostředkem.

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  SA3010  —  23.09.2003
