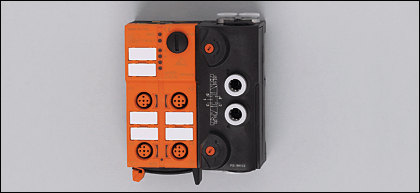

AirBox 5/3 closed 4DI-Y AUX, AC5271, IFM

Naše cena: bez DPH 8.782,55 Kč
s DPH 10.626,89 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC5271
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení 4 vstupy / 2 výstupy; AirBox napájení externí 24 V DC
Výstupní funkce společné odvětrání s připojenou hadicí
Provozní napětí [V]26,5...31,6 DC
proudový odběr z 24 V DC [mA]< 10
celkový proudový odběr z AS-i [mA]< 280

Vstupy
Zapojení 		DC PNP
Napájení senzoru AS-i
Rozsah napájení [V]20...30 DC *)
proudová zatížitelnost pro všechny vstupy najednou [mA]200
Ochrana proti zkratu ano
Spínací úroveň High-signal 1 [V]> 11
Vstupní proud High/Low [mA]> 6 / < 2
AS-Interface / rozšíření adres je možné verze 2.11 a 3.0 / ano

Výstupy
Pneumatický systém 1 x 5/3-cestný šoupátkový ventil (bez přesazení); střední poloha uzavřena
Oblast pracovního tlaku [bar]3...8
Množství vzduchu při 6/5 bar [l/min]400
provozní médium podle ISO 8573-1 nemazaný tlakový vzduch třídy 6-3-1; mazaný tlakový vzduch třídy 6-3-4 ¹)
ruční ovládání dotykem nebo stlačením - otočením zablokovat
Funkce "hlídací pes" integrována ano
Externí napájecí zdroj podle PELV
Rozsah napájení [V]18...30 DC
Hadicové zástrčkové propojení [mm] 8


AC5271
Okolní teplota [°C]-10...55
Krytí IP 65 / IP 67
AS-i Profil S-7.A.E
E/A-konfigurace [Hex] 7
ID-kód [Hex] A.E
AS-i certifikát připravuje se
El.mag.kompatibilita
EN 50295
IEC 61000-6-2
MTTF [letá]216
Materiál pouzdra PA; POM
Funkční signalizace
Provoz LEDzelená
Chyba LEDčervená
Funkce LEDžlutá

obsazení datových bitů
Datový bitD0D1D2D3
Vstup1234
ZásuvkaI-1/2I-1/2 I-2I-3/4I-3/4 I-4
Pin42 442 4
Pneumatiky - výstup24--

Hmotnost [kg]0,385
Upozornění
*) přes plochý kabel
Žádný z přípojů L-, L+, I-1, I-2, I-3, I-4 nesmí být propojen s externím potenciálem, protože jsou galvanicky propojeny s kabelem AS-i
1) Informace k tlakovému vzduchu a k EMV/ESD na internetu na: www.ifm.com/cz
Příslušenství (dodávané) Spodní díl
Příslušenství (volitelné)
Montážní deska (E74999)
Spodní díl modulu (E75000)
uzavárací víčko M12 (E73004)
Tlumič zvuku (E75232)
konektorové připojení L (E75228)
konektorové připojení T (E75227)
symbol pneumatiky
1 x 5/3-cestný šoupátkový ventil (bez přesazení); střední poloha uzavřena

Zapojení kontaktů
Vstupy
1: Napájení senzorů L+
3: Napájení senzorů L-
5:
Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  AC5271  —  30.07.2010
