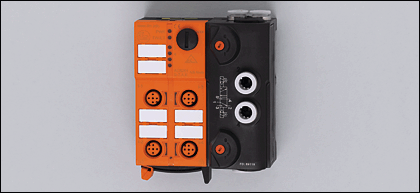

AirBox 5/2 bist. 2DI-Y IP67, AC5250, IFM

Naše cena: bez DPH 7.462,35 Kč
s DPH 9.029,44 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC5250
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení 2 vstupy / 2 výstupy; AirBox napájení ze sítě AS-i
Výstupní funkce společné odvětrání s připojenou hadicí
Provozní napětí [V]26,5...31,6 DC
celkový proudový odběr z AS-i [mA]< 180

Vstupy
Zapojení 		DC PNP
Napájení senzoru AS-i
Rozsah napájení [V]20...30 DC *)
proudová zatížitelnost pro všechny vstupy najednou [mA]100
Ochrana proti zkratu ano
Spínací úroveň High-signal 1 [V]> 11
Vstupní proud High/Low [mA]> 6 / < 2
AS-Interface / rozšíření adres je možné verze 2.11 a 3.0 / ne

Výstupy
Pneumatický systém 1 x 5/2-cestný šoupátkový ventil (bez přesazení); bistabilní
Oblast pracovního tlaku [bar]3...8
Množství vzduchu při 6/5 bar [l/min]500
provozní médium podle ISO 8573-1 nemazaný tlakový vzduch třídy 6-3-1; mazaný tlakový vzduch třídy 6-3-4 ¹)
ruční ovládání dotykem nebo stlačením - otočením zablokovat
Hadicové zástrčkové propojení [mm] 8


AC5250
Okolní teplota [°C]-10...55
Krytí IP 65 / IP 67
AS-i Profil S-3.F.F
E/A-konfigurace [Hex] 3
ID-kód [Hex] F.F
AS-i certifikát připravuje se
El.mag.kompatibilita
EN 50295
IEC 61000-6-2
MTTF [letá]286
Materiál pouzdra PA; POM
Funkční signalizace
Provoz LEDzelená
Chyba LEDčervená
Funkce LEDžlutá

obsazení datových bitů
Datový bitD0D1D2D3
Vstup1234
ZásuvkaI-1/2I-1/2 I-2--
Pin42 4--
Pneumatický výstup--42

Hmotnost [kg]0,38
Upozornění
*) přes plochý kabel
žádný z přípojů: I-, I+, I1, I2 nesmí být spojen s externím potenciálem, protože jsou galvanicky spojeny s AS-i kabelem
1) Informace k tlakovému vzduchu a k EMV/ESD na internetu na: www.ifm.com/cz
Příslušenství (dodávané) Spodní díl
Příslušenství (volitelné)
Montážní deska (E74999)
Spodní díl modulu (E75000)
uzavárací víčko M12 (E73004)
Tlumič zvuku (E75232)
konektorové připojení L (E75228)
konektorové připojení T (E75227)
symbol pneumatiky
1 x 5/2-cestný šoupátkový ventil (bez přesazení); bistabilní

Zapojení kontaktů
Vstupy
1: Napájení senzorů L+
3: Napájení senzorů L-
5:
Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  AC5250  —  15.04.2010
