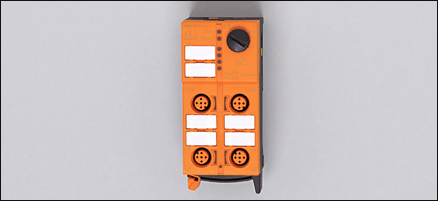

ClassicLine 2DI 2DO-Y IP67, AC5211, IFM

Naše cena: bez DPH 3.815,70 Kč
s DPH 4.617,00 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC5211
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení 2 vstupy / 2 výstupy
Výstupní funkce tranzistor PNP
Provozní napětí [V]26,5...31,6 DC
celkový proudový odběr z AS-i [mA]< 150

Vstupy
Zapojení 		DC PNP
Napájení senzoru AS-i
Rozsah napájení [V]18...30 DC **)
proudová zatížitelnost pro všechny vstupy najednou [mA]100
Ochrana proti zkratu ano
Spínací úroveň High-signal 1 [V]> 11
Vstupní proud High/Low [mA]> 6 / < 2
AS-Interface / rozšíření adres je možné verze 2.11 a 3.0 / ne

Výstupy
Galvanicky odděleno ano
Ochrana proti zkratu ano
Funkce "hlídací pes" integrována ano
Proudová zatížitelnost pro každý výstup [mA]2000 *)
Externí napájecí zdroj podle PELV
Rozsah napájení [V]24 DC (15...30 DC) **)
proudová zatížitelnost pro modul [mA]4000


AC5211
Okolní teplota [°C]-25...70
Krytí IP 67
AS-i Profil S-3.0.E
E/A-konfigurace [Hex] 3
ID-kód [Hex] 0.E
AS-i certifikát připravuje se
El.mag.kompatibilita
EN 50295
IEC 61000-6-2
MTTF [letá]188
Materiál pouzdra PA
Funkční signalizace
Provoz LEDzelená
Chyba LEDčervená
Funkce LEDžlutá

obsazení datových bitů
Datový bitD0D1D2D3
vstup12--
zásuvkaI-1I-2--
Pin2+42+4--
výstup--34
zásuvka--O-3/4O-3/4 O-4
Pin--4 2 4

Hmotnost [kg]0,186
Upozornění
vstupy a výstupy nesmějí být galvanicky propojeny
žádný z přípojů: I-, I+, I1, I2 nesmí být spojen s externím potenciálem, protože jsou galvanicky spojeny s AS-i kabelem
*) uživatelská kategorie (DC13): spínací a rozpínací výkon pro řízení elektromagnetů je dán až do 40 W (podle IEC 60947-5-1)
**) přes plochý kabel
napájecí napětí "třída napájení 2" podle cULus
Příslušenství (dodávané) Spodní díl
Příslušenství (volitelné)
uzavárací víčko M12 (E73004)

Zapojení kontaktů
Vstupy
1: napájení senzoru L+
2+4: datový vstup
3: napájení senzoru L-

Výstupy
3: externí napětí E-
4: spínací výstup +
5:
Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  AC5211  —  22.11.2006
