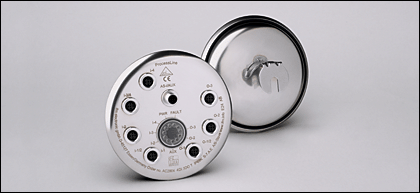

ProcessLine 4DI 3DOT IP69K, AC2904, IFM

Naše cena: bez DPH 8.508,85 Kč
s DPH 10.295,71 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC2904
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení 4 vstupy / 3 výstupy
Výstupní funkce tranzistor PNP
Provozní napětí [V]26,5...31,6 DC
celkový proudový odběr z AS-i [mA]< 240

Vstupy
Zapojení 		DC PNP
Napájení senzoru AS-i
Rozsah napájení [V]18...30 DC
proudová zatížitelnost pro všechny vstupy najednou [mA]200
Ochrana proti zkratu ano
Spínací úroveň High-signal 1 [V]> 11
Vstupní proud High/Low [mA]> 6 / < 2
AS-Interface / rozšíření adres je možné Verze2.1 / ano

Výstupy
Galvanicky odděleno ano
Ochrana proti zkratu ano
Funkce "hlídací pes" integrována ano
Proudová zatížitelnost pro každý výstup [mA]700 *)
Externí napájecí zdroj podle PELV
Rozsah napájení [V]24 DC (10...30 DC)
proudová zatížitelnost pro modul [mA]2100


AC2904
Okolní teplota [°C]-5...70
Krytí IP 69K
AS-i Verze 2.1
AS-i Profil S-7.A.E
E/A-konfigurace [Hex] 7
ID-kód [Hex] A.E
AS-i certifikát připravuje se
El.mag.kompatibilita
EN 50295
MTTF [letá]160
Materiál pouzdra V4A; Makrolon; O kroužek: EPDM
Funkční signalizace
Provoz LEDzelená
Chyba LEDčervená
Funkce LEDžlutá

Připojení pomocí VA-rozvaděče E70354
obsazení datových bitů
Datový bitD0D1D2D3
vstup1234
zástrčkaI-1/2I-1/2 I-2I-3/4I-3/4 I-4
Pin42 442 4
výstup123-
zástrčkaO-1O-2O-3-
Pin444-

Hmotnost [kg]0,65
Upozornění
*) spotřební kategorie (DC13): schopnost zapínání a vypínání pro řízení elektromagnetů je dimenzovaná do 20 W (podle IEC 60947-5-1)
vstupy a výstupy nesmějí být galvanicky propojeny
žádný z přípojů: I-, I+, I-1/2, I-2, I-3/4, I-4 nesmí být spojen s externím potenciálem, protože jsou galvanicky spojeny s AS-i kabelem
Připojení kabelu s kruhovým průřezem AS-i /AUX by němělo přesáhnout délku 2 m.
Příslušenství (volitelné)
momentový klíč (E70390)
uzavárací víčk M12 (E70297)
Rozvaděč FK (E70354)

Zapojení kontaktů
1:  AS-i+
2:  0 V
3:  AS-i -
4:  +24 V
5:  Funkční zem
Vstupy
1: napájení senzoru L+
3: napájení senzoru L-
5: funkční zem

Výstupy
3: Externí napětí -
4: spín. výstup +
5: uzemění
Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  AC2904  —  19.05.2008
