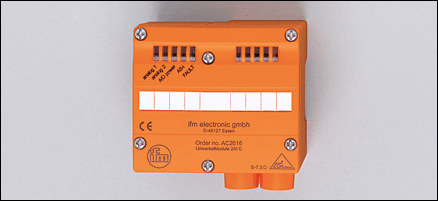

UniversalModule 2AI(V) IP65, AC2617, IFM

Naše cena: bez DPH 6.854,00 Kč
s DPH 8.293,34 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC2617
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení 2 vstupy 0...10 V
Provozní napětí [V]26,5...31,6 DC
proudový odběr z 24 V DC [mA]< 90 (ext.); *)
celkový proudový odběr z AS-i [mA]< 170

Vstupy
Zapojení 		2 vstupy 0...10 V
Napájení senzoru AS-i / externí (podle PELV)
Rozsah napájení [V]24 DC ± 20 %
proudová zatížitelnost pro všechny vstupy najednou [mA]80
Ochrana proti zkratu ne
Rozlíšení [Bit]16bit / 1µV
Rozsah hodnot 0...10000 dez.;přesnost 0,5 % z koncové hodnoty měřícího rozsahu
A/D měnič 1 kanál: 20 ms / 2 kanály: 120 ms
Vnitřní odpor 100 kOhm


AC2617
Okolní teplota [°C]0...70
Skladovací teplota [°C]-25...85
Krytí IP 65
AS-i rozhraní - ochrana proti přepólování ano
AS-i Profil S-7.3.D
E/A-konfigurace [Hex] 7
ID-kód [Hex] 3.D
AS-i certifikát připravuje se
El.mag.kompatibilita
EN 50295
Materiál pouzdra PBT
Funkční signalizace
Spínací stav LEDzelená (stav kanal 1 - analogový 1 / stav kanal 2 - analogový 2)
Provoz LEDzelená (AS-i - AS-i napětí)
Chyba LEDčervená (FAULT - AS-i chyba komunikace / periférie)
Funkce LEDzelená (ZAP (Power) - napájení A/D měniče)

Připojení pomocí kontaktních kolíků na FK-, FK-E nebo PG-spodní díl
Přiřazení parametr. bitů
Parametrový bit  Označení
P0Označení
P1Filter: 1* 50 Hz filtr v A/D-převodníku aktivní /
60 Hz filtr v A/D-převodníku aktivní (* default);
P2kanal: 1 kanal 2 je projektován / 0 kanál 2 není projektován chyba periférie: 1 chyba periférie aktivní / 0 chyba periférie neaktivní nepoužito: 1 rezervováno / 0 nerezervováno
P3kanal: 1 kanal 2 je projektován / 0 kanál 2 není projektován chyba periférie: 1 chyba periférie aktivní / 0 chyba periférie neaktivní nepoužito: 1 rezervováno / 0 nerezervováno

Hmotnost [kg]0,288
Upozornění
Při napájení senzorů může být z AS-i odebírán proud o max. hodnotě 90. Zde nesmí být žádný z přípojů propojen s externím potenciálem, protože je galvanicky spojen s AS-i - kabelem.
*) při externím napájení modulu bude z AS-i odebíráno pouze 90 mA; externí napájení pro senzory / aktuátory má k dispozici max. 500 mA.

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  AC2617  —  20.06.2005
