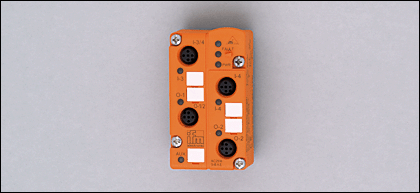

ClassicLVA 2DO-y 2DI-y T M12, AC2564, IFM

Naše cena: bez DPH 4.153,80 Kč
s DPH 5.026,10 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC2564
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení 2 výstupy / 2 vstupy
Výstupní funkce tranzistor PNP
Provozní napětí [V]26,5...31,6 DC
celkový proudový odběr z AS-i [mA]< 150

Vstupy
Zapojení 		DC PNP
Napájení senzoru AS-i
Rozsah napájení [V]18...30 DC **)
proudová zatížitelnost pro všechny vstupy najednou [mA]100
Ochrana proti zkratu ano
Spínací úroveň High-signal 1 [V]> 11
Vstupní proud High/Low [mA]> 6 / < 2
AS-Interface / rozšíření adres je možné Verze2.1 / ano

Výstupy
Galvanicky odděleno ano
Ochrana proti zkratu ano
Funkce "hlídací pes" integrována ano
Proudová zatížitelnost pro každý výstup [mA]1000 *)
Externí napájecí zdroj podle PELV
Rozsah napájení [V]24 DC (15...30 DC) **)
proudová zatížitelnost pro modul [mA]2000


AC2564
Okolní teplota [°C]-25...70
Krytí IP 67
AS-i Verze 2.1
AS-i Profil S-B.A.E
E/A-konfigurace [Hex] B
ID-kód [Hex] A.E
AS-i certifikát připravuje se
El.mag.kompatibilita
EN 50295
MTTF [letá]210
Materiál pouzdra PBT (Pocan); těsnění: Viton; šrouby: V2A
Funkční signalizace
Provoz LEDzelená
Chyba LEDčervená
Funkce LEDžlutá

Připojení kontaktní kolíky na spodní části FK-E
obsazení datových bitů
Datový bitD0D1D2D3
vstup--34
zástrčka--I-3/4I-3/4 I-4
Pin--42 4
výstup12--
zástrčkaO-1/2O-1/2 / O-2--
Pin42 4--

Hmotnost [kg]0,115
Upozornění
*) spotřební kategorie (DC13): schopnost zapínání a vypínání pro řízení elektromagnetů je dimenzovaná do 20 W (podle IEC 60947-5-1)
vstupy a výstupy nesmějí být galvanicky propojeny
**) přes plochý kabel
žádný z přípojů: I-, I+, I-3/4, I-4 nesmí být spojen s externím potenciálem, protože jsou galvanicky spojeny s AS-i kabelem

Zapojení kontaktů
Vstupy
1: napájení senzoru L+
2+4: datový vstup
3: napájení senzoru L-

Výstupy
3: externí napětí E-
4: spínací výstup +
5:
Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  AC2564  —  01.08.2008
