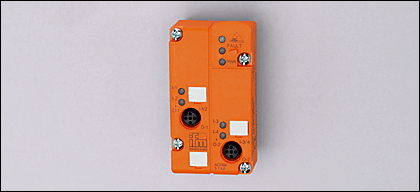

ClassicLine45 2x(2DI/1DO T)M12, AC2502, IFM

Naše cena: bez DPH 3.417,80 Kč
s DPH 4.135,54 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC2502
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení 2x2 vstupy; 3x1 vstup a 1 výstup; 2x1 vstup a 2 výstupy
Výstupní funkce tranzistor PNP
Provozní napětí [V]26,5...31,6 DC
celkový proudový odběr z AS-i [mA]< 150

Vstupy
Zapojení 		DC PNP
Napájení senzoru AS-i
Rozsah napájení [V]21...30 DC **)
proudová zatížitelnost pro všechny vstupy najednou [mA]100
Ochrana proti zkratu ano
Spínací úroveň High-signal 1 [V]> 11
Vstupní proud High/Low [mA]> 6 / < 2
AS-Interface / rozšíření adres je možné Verze2.1 / ano

Výstupy
Galvanicky odděleno ne
Ochrana proti zkratu ano
Funkce "hlídací pes" integrována ano
Proudová zatížitelnost pro každý výstup [mA]100
Externí napájecí zdroj AS-i
proudová zatížitelnost pro modul [mA]100 *)


AC2502
Okolní teplota [°C]-25...70
Krytí IP 67
AS-i Verze 2.1
AS-i Profil S-7.A.E
E/A-konfigurace [Hex] 7
ID-kód [Hex] A.E
AS-i certifikát připravuje se
El.mag.kompatibilita
EN 50295
MTTF [letá]377
Materiál pouzdra PBT (Pocan)
Funkční signalizace
Provoz LEDzelená
Chyba LEDčervená
Funkce LEDžlutá

Připojení kontaktní kolíky na spodní části FK nebo PG
obsazení datových bitů
Datový bitD0D1D2D3
vstup1234
zdířkaI-1/2I-1/2I-3/4I-3/4
Pin4242
výstup12--
zdířka I-1/2I-3/4--
Pin22--

Hmotnost [kg]0,109
Upozornění
žádný z přípojů: I-1/2, I-3/4 nesmí být spojen s externím potenciálem, protože jsou galvanicky spojeny s AS-i kabelem
*) celkový proud pro oba výstupy a napájení senzorů 100 mA napájeno z AS-i
**) přes plochý kabel

Zapojení kontaktů
Vstupy
1: napájení senzorů L+
2/4: datový vstup (funkční kontrolní vstup) nebo spínací výstup (programovací výstup)
3: napájení senzorů L-
Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  AC2502  —  11.09.2006
