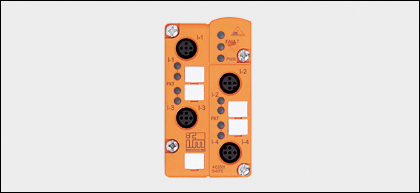

ClassicLine45 4DI FKT M12, AC2501, IFM

Naše cena: bez DPH 3.417,80 Kč
s DPH 4.135,54 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC2501
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení 4 vstupy
Provozní napětí [V]26,5...31,6 DC
celkový proudový odběr z AS-i [mA]< 250

Vstupy
Zapojení 		DC PNP
Napájení senzoru AS-i
Rozsah napájení [V]18...30 DC *)
proudová zatížitelnost pro všechny vstupy najednou [mA]200
Ochrana proti zkratu ano
Spínací úroveň High-signal 1 [V]>11
Vstupní proud High/Low [mA]>6 / <2
AS-Interface / rozšíření adres je možné Verze 2.1 / ne


AC2501
Okolní teplota [°C]-25...50 **)
Krytí IP 67
AS-i Verze 2.1
AS-i Profil S-0.F.E
E/A-konfigurace [Hex] 0
ID-kód [Hex] F.E
AS-i certifikát připravuje se
El.mag.kompatibilita
EN 50295
MTTF [letá]296
Materiál pouzdra PBT (Pocan)
Funkční signalizace
Provoz LEDzelená
Chyba LEDčervená
Funkce LEDžlutá

Připojení kontaktní kolíky na spodní části FK nebo PG
Přiřazení parametr. bitů
Parametrový bit  označení
P0High aktivní / Low aktivní - přepnutí / Pin 2 / zdířka I-1 / FKT 1
P1High aktivní / Low aktivní - přepnutí / Pin 2 / zdířka I-2 / FKT 2
P2High aktivní / Low aktivní - přepnutí / Pin 2 / zdířka I-3 / FKT 3
P3High aktivní / Low aktivní - přepnutí / Pin 2 / zdířka I-4 / FKT 4

Hmotnost [kg]0,108
Upozornění
žádný z přípojů I-, I+, I1...I4, FKT1...FKT4 nesmí být propojen s externím potenciálem, protože tyto jsou galvanicky spojeny s AS-i-kabelem.
Aktivita High, případně Low (princip pracovního příp.klidového proudu) funkčních kontrolních vstupů, může být v případě chyby, pro každý vstup nastavena odděleně pomocí parametrového bitu. V případě chyby svítí červená LED-dioda příslušného vstupu a navíc bliká LED-dioda 2 (FAULT).
*) přes plochý kabel
**) proud pro napájení senzorů < 200mA / -25...70°C < 150mA

Zapojení kontaktů
Vstupy
1: napájení senzoru L+
2: funkční kontrolní vstup
3: napájení senzoru L-
4: datový vstup
Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  AC2501  —  18.11.2004
