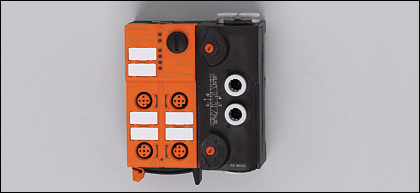

AirBox 5/2 2DI-Y II 3D, AC246A, IFM

Naše cena: bez DPH 6.497,50 Kč
s DPH 7.861,98 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC246A
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení 2 vstupy / 1 výstup; AirBox; napájení ze sítě AS-i
Výstupní funkce 5/2-cestný šoupátkový ventil (bez přesazení)
Provozní napětí [V]26,5...31,6 DC
celkový proudový odběr z AS-i [mA]< 300

Vstupy
Zapojení 		PNP
Napájení senzoru AS-i
Rozsah napájení [V]20...30 DC *)
proudová zatížitelnost pro všechny vstupy najednou [mA]200
Ochrana proti zkratu ano
Spínací úroveň High-signal 1 [V]> 11
Vstupní proud High/Low [mA]> 6 / < 2
AS-Interface / rozšíření adres je možné verze 2.11 a 3.0 / ne

Výstupy
Pneumatický systém 1 x 5/2-cestné šoupátkové ventily bez přesazení
Oblast pracovního tlaku [bar]3...8
Množství vzduchu při 6/5 bar [l/min]500
provozní médium podle ISO 8573-1 nemazaný tlakový vzduch třídy 6-3-1; mazaný tlakový vzduch třídy 6-3-4 ¹)
ruční ovládání dotykem nebo stlačením - otočením zablokovat
Funkce "hlídací pes" integrována ano
Hadicové zástrčkové propojení [mm] 8


AC246A
Okolní teplota [°C]-10...50
Krytí IP 6X
AS-i Profil S-3.F.F
E/A-konfigurace [Hex] 3
ID-kód [Hex] F.F
AS-i certifikát připravuje se
El.mag.kompatibilita
EN 50295
MTTF [letá]360
Označení přístroje II 3D Ex tD A22 IP6X T80°C X Ta: -10...50°C
Materiál pouzdra PA; POM
Funkční signalizace
Provoz LEDzelená
Chyba LEDčervená
Funkce LEDžlutá

obsazení datových bitů
Datový bitD0D1D2D3
Vstup1234
ZásuvkaI-1/2I-1/2 I-2--
Pin42 4--
Pneumatický výstup--4-

Hmotnost [kg]0,385
Upozornění
Pokud nebude moci být mechanická ochrana realizována jinými opatřeními, pak může být přístroj montován pouze s ochranou proti rázu
(E7000A).
Žádný z přípojů L-, L+, I-1/2 nesmí být propojen s externím potenciálem, protože jsou galvanicky propojeny s kabelem AS-i.
*) přes plochý kabel
1) Informace k tlakovému vzduchu a k EMV/ESD na internetu na: www.ifm.com/cz
Příslušenství (dodávané) Spodní díl
Příslušenství (volitelné)
Montážní deska (E74999)
Spodní díl modulu (E75000)
uzavárací víčko M12 (E73004)
Ochranný kryt proti rázům (E7000A)
Tlumič zvuku (E75232)
konektorové připojení L (E75228)
konektorové připojení T (E75227)
symbol pneumatiky
1 x 5/2-cestné šoupátkové ventily bez přesazení

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  AC246A  —  29.01.2009
