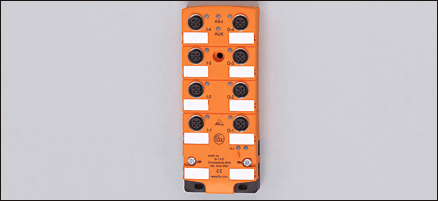

CompactLineM12 4DI4DO T M12, AC2466, IFM

Naše cena: bez DPH 6.262,90 Kč
s DPH 7.578,11 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC2466
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení 4 vstupy / 4 výstupy; obousměrné
Výstupní funkce tranzistor PNP
Provozní napětí [V]26,5...31,6 DC (AS-i) / 20...30 DC (AUX)
celkový proudový odběr z AS-i [mA]< 40

Vstupy
Zapojení 		PNP
Napájení senzoru podle PELV *)
Rozsah napájení [V]20...30 DC
proudová zatížitelnost pro všechny vstupy najednou [mA]500
Ochrana proti zkratu ano
Vstupní proud High/Low [mA]> 6 / < 2
Spínací práh High / Low [V] > 11 / < 5
Omezení vstupního proudu [mA] 15
AS-Interface / rozšíření adres je možné verze 2.11 a 3.0 / ne

Výstupy
Galvanicky odděleno ano
Ochrana proti zkratu ano
Funkce "hlídací pes" integrována ano
Proudová zatížitelnost pro každý výstup [mA]2000 **)
Externí napájecí zdroj podle PELV *)
Rozsah napájení [V]20...30 DC
proudová zatížitelnost pro modul [mA]4000


AC2466
Okolní teplota [°C]-25...70
Krytí IP 67
AS-i Profil S-7.0.E
E/A-konfigurace [Hex] 7
ID-kód [Hex] 0.E
AS-i certifikát 92301
El.mag.kompatibilita
EN 50295
Materiál pouzdra PA
Funkční signalizace
Provoz LEDzelená
Chyba LEDčervená
Funkce LEDžlutá

obsazení datových bitů
Datový bitD0D1D2D3
vstup1234
zástrčkaI-1I-2I-3I-4
Pin2+42+42+42+4
výstup1234
zástrčkaO-1O-2O-3O-4
Pin4444

Hmotnost [kg]0,33
Upozornění
*) pomocí černého plochého kabelu
**) Uživatelská kategorie (DC13): zapínací a vypínací schopnost pro iniciaci elektromagnetů je možná až do 2 W (podle IEC 60947-5-1)
Příslušenství (volitelné)
Pouzdro z ušlechtilé oceli pro montáž při vysokém mechanickém namáhání (E70402)

Zapojení kontaktů
Vstupy
1: Napájení senzoru +
3: Napájení senzoru -
2+4: Datový vstup
5: Funkční zem (FE)

Výstupy
3: externí napětí AUX -
4: spínací výstup
5: funkční zem (FE)
1, 2: n.c.
Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  AC2466  —  11.10.2010
