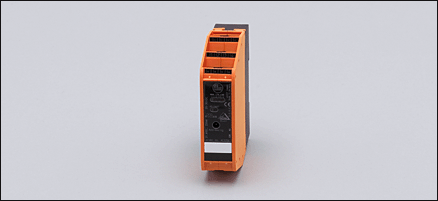

SmartLine25 4AO (V) C IP20, AC2219, IFM

Naše cena: bez DPH 9.758,90 Kč
s DPH 11.808,27 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC2219
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení 4 výstupy 0...10 V
Provozní napětí [V]26,5...31,6 DC
proudový odběr z 24 V DC [mA]< 80 *)
celkový proudový odběr z AS-i [mA]< 180

Rozlíšení [Bit]16bit / 1µV
Rozsah hodnot 0...10000 dez.;přesnost 0,5 % z koncové hodnoty měřícího rozsahu
D/A-doba změny 4 kanály [ms] < 1
Vnitřní odpor 50 Ω

Výstupy
Napájení aktuátorů AS-i/externí
Odolný proti přetížení ano
Externí napájecí zdroj podle PELV
Rozsah napájení [V]24 DC ± 20 %
proudová zatížitelnost pro modul [mA]< 500
min. zatěžovací odpor u napěťového výstupu [kOhm] > 1


AC2219
Okolní teplota [°C]0...70
Skladovací teplota [°C]-20...85
Krytí IP 20
AS-i rozhraní - ochrana proti přepólování ano
AS-i Profil S-7.3.6
E/A-konfigurace [Hex] 7
ID-kód [Hex] 3.6
AS-i certifikát připravuje se
El.mag.kompatibilita
EN 50295
Materiál pouzdra PA 6.6
Funkční signalizace
Provoz LEDzelená (signalizace AS-i napětí / signalizace ext. 24 V AUX)
Chyba LEDčervená (FAULT - AS-i chyba komunikace / periférie)
Funkce LEDžlutá (signalizace kanálů 1...4 / signalizace diagnostiky DIAG)

Připojení Combicon
Přiřazení parametr. bitů
Parametrový bit  Označení (popis)
P0Označení (popis)
P1nepoužito / 1 rezervováno 0 rezervováno
P2nepoužito / 1 rezervováno chyba periférie / 1 signalizace chyb periférie aktivní / 0 signalizace chyb periférie neaktivní
P3 0 rezervovánot nepoužito / 1 rezervováno 0 rezervováno

Hmotnost [kg]0,165
Upozornění
při napájení sensorů z AS-i smí být odebírán max. proud 100 mA
*) proudový odběr z externího napájení 500 mA
napájecí napětí "třída napájení 2" podle cULus

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  AC2219  —  18.10.2006
