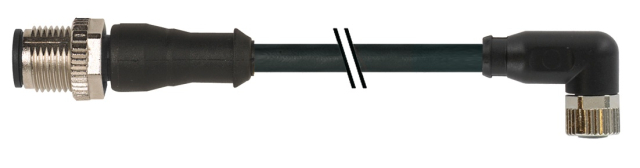

CAM12.A4-11230952, kabel s konektorem, Baumer
Na dotaz
- Naše cena bez DPH
- 630,20 Kč
- s DPH 21 %
- 762,54 Kč
Recyklační příspěvek 5-32-1 (1 Kč/kg)
0,20 Kč
Váha 0.2 kg
HS Code (Taric) 85365019
Země původu CN
Popis
CAM12.A4-11230952, kabel s konektorem, Baumer
Strana A
| Hlava A: Připojení: | M12 |
| Hlava A: Úhlový vývod: | 0° |
| Hlava A: Pohlaví: | samec |
| Hlava A: Kódování: | A |
| Hlava A: Počet pólů: | 4 |
| Hlava A: LED: | ne |
| Hlava A: Šířka: | AF13 |
| Hlava A: Utahovací moment: | 0.6 Nm |
| Hlava A: Vroubkovaná matice: | Tlakové zinkové lití, povrch Ni |
| Hlava A: Barva: | černá |
| Označovací strana A: | ano |
Strana B
| Hlava B: Připojení: | M8 |
| Hlava B: Úhlový vývod: | 90° |
| Hlava B: Pohlaví: | samice |
| Hlava B: Kódování: | A |
| Hlava B: Počet pólů: | 4 |
| Hlava B: LED: | ne |
| Hlava B: Šířka: | AF9 |
| Hlava B: Utahovací moment: | 0.4 Nm |
| Hlava B: Vroubkovaná matice: | Tlakové zinkové lití, povrch Ni |
| Hlava B: Barva: | černá |
| Hlava B: Materiál těsnění: | FKM |
| Označovací strana B: | ano |
Kabely
| Délka kabelu: | 200 cm |
| Tolerance délky: | + 10 cm |
| Stíněný: | No |
| Struktura vodičů: | 32 × 0.1 mm |
| AWG: | 24 |
| Vnější plášť: Materiál: | PUR |
| Vnější plášť: Barva: | černá |
| Průměr kabelu: | 4.5 mm ± 5% |
| Průřez vodičů: | 0.25 mm² |
Kabel
| Vnější plášť: Tvrdost (Shore): | 90 ± 5 A |
| Kabel: Rozsah teplot: | - 25 ...+ 80 °C |
| Kabel: teplotní rozsah: | - 40 ...+ 80 °C |
| Provozní napětí: | 30 V AC/DC |
| Stíněný: | ne |
| Ohýbací rádius (pevná instalace): | 22.5 mm |
| Počet vodičů: | 4 |
| Počet a průměr vodičů: | 4x0.25 |
| Tolerance délky: | + 10 cm |
| Délka kabelu: | 200 cm |
| Akcelerace: | max. 10 m/s² |
| AWG: | 24 |
| Ohýbací rádius (pevná instalace): | min. 5 × outer diameter |
| Torzní rychlost: | max. 35 cycles/min |
| Ohýbací rádius (pohyblivá instalace): | min. 10 × outer diameter |
| Typ kabelu: | 3 |
| Hmotnost kabelu: | approx. 33 g/m |
| Struktura vodičů: | 32 × 0.1 mm |
| Průměr kabelu: | 4.5 mm ± 5% |
| Vodič: Materiál: | měď |
| Vnější plášť: Materiál: | PUR |
| Izolace: Materiál: | PP |
| Počet ohybových cyklů (C drážka: | approx. 10000000 Cycles |
| Jmenovité napětí: | 300 V |
| Počet torzních cyklů: | approx. 2000000 Cycles |
| Paired stranding: | ne |
| Průměr jednoho vodiče: | 0.1 mm |
| Kabel: Zkušební napětí: | 2.5 kV |
| Torzní napětí v °: | ± 180 °/m |
| Total stranding: | 4 wires strand |
| Rychlost (C-drážka): | max. 3 m/s |
| Dráha projíždění (horizontálně): | max. 10 m |
| Průřez vodičů: | 0.25 mm² |
| Zpracování vodičů: | ne |
| Průměr vodiče včetně izolace: | 1.25 mm ± 5% |
| Vnější plášť: Barva: | černá |
Elektrické parametry
| Pracovní napětí: | max. 50 V AC / 60 V DC |
| Provozní napětí: | 30 V AC/DC |
| Jmenovité napětí: | 300 V |
| Odpor kontaktů: | max. 30 mOhm |
| Provozní proud na kontakt: | max. 4 A |
Mechanické parametry
| Hlava A: Stupeň ochrany: | IP65, IP66K, IP67 |
| Hlava B: Stupeň ochrany: | IP65, IP66K, IP67 |
| Ohýbací rádius (pohyblivá instalace): | min. 10 × vnější průměr |
| Ohýbací rádius (pevná instalace): | min. 5 × vnější průměr |
| Počet ohybových cyklů (C drážka: | approx. 10000000 Cycles |
| Torzní rychlost: | max. 35 cycles/min |
| Torzní napětí v °: | ± 180 °/m |
| Počet torzních cyklů: | approx. 2000000 Cycles |
| Akcelerace: | max. 10 m/s² |
| Rychlost (C-drážka): | max. 3 m/s |
Podmínky prostředí
| Rozsah teplot: | - 25 ...+ 80 °C |
| Rozsah teplot (fixní instalace): | - 25 ...+ 85 °C |
| Kabel: teplotní rozsah: | - 40 ...+ 80 °C |
| Možná pohyblivá instalace: | ano |
| Hlava A: Chemická odolnost: | ne |
| Hlava A: Ohňuvzdornost: | HB (UL 94) |
| Hlava A: Odolnost vůči olejům: | Olej ASTM 1, minerální oleje, omezeno na hydraulické oleje |
| Hlava A: odolnost vůči kyselinám: | ne |
| Hlava A: Stupeň znečištění: | 3 |
| Hlava B: Chemická odolnost: | ne |
| Hlava B: Ohňuvzdornost: | HB (UL 94) |
| Hlava B: Odolnost vůči olejům: | Olej ASTM 1, minerální oleje, omezeno na hydraulické oleje |
| Hlava B: Odolnost vůči kyselinám: | ne |
| Hlava B: Stupeň znečištění: | 3 |
| Kabel: Chemická odolnost: | Good (DIN EN 60811-404) |
| Kabel: ohňuvzdorný: | Conform UL 1581 §1090 (H), CSA FT2, IEC 60332-2-2 |
| Kabel: odolnost vůči olejům: | Good (DIN EN 60811-404) |
| Kabel: bez silikonu: | ano |
| Cable: UV resistance: | ano |
Technické parametry
| Objednací kód | CAM12.A4-11230952 |
|---|---|
| Výrobce | Baumer |
