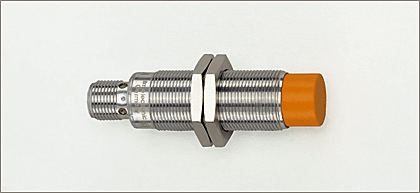

IGK3012-BPKG/M/60V/US-104-DPS, IGM205, IFM

Naše cena: bez DPH 1.672,10 Kč
s DPH 2.023,24 Kč

Výrobce: IFM
Kategorie: Induktivní snímače
Dostupnost: Na dotaz
Kat. číslo:IGM205
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení DC PNP
Výstupní funkce Spínač

Provozní napětí [V]10...60 DC
Proudová zatížitelnost [mA]200
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Úbytek napětí [V]< 2,5
Proudový odběr [mA]< 10

Zkouška pro životni prostředí odolnost vůči vibracím (EN 60068-2-6 Fc):
20 g; 10...3000 Hz; při -20 °C a 50 °C; 50 frekvenčních cyklů; 1 oktáva/minutu; ve 3 osách

odolnost vůči rázům (EN 60068-2-27 Ea):
100 g; 11 ms půlsinusovka; vždy 3 rázy v každém směru 3 souřadnicových os při -40 °C a 85 °C

trvalá odolnost vůči rázům (EN 60068-2-29 Eb):
40 g; 6 ms; vzdy 4000 rázů v každém směru 3 souřadnicových os při -20 °C a 50 °C

rychlé střídání teplot (EN 60068-2-14 Na):
TA=-40 °C; TB=85 °C; t1=30 min; t2=< 10 s; 50 cyklů

test na stříkající slanou mlhu (EN 60068-2-52 Kb):
stupeň přísnosti 5 (4 zkušební cykly)
Reálná spínací vzdálenost (Sr) [mm]12 ± 10 %
Pracovní vzdálenost [mm]0...9,72
Odchylka spínacího bodu [% z Sr]-10...10
Hystereze [% z Sr]1...20
Spínací frekvence [Hz]200
Korekční faktor ocel (St37) = 1 / V2A ca. 0,7 / Ms ca. 0,5 / Al ca. 0,45 / Cu ca. 0,35


IGM205
Okolní teplota [°C]-40...85
Krytí, tř.krytí IP 67 / IP 69K, II
El.mag.kompatibilita
oblast motorových vozidel (KFZ)
vysílané rušení a odolnost proti rušení podle KFZ-směrnice (pro motor. vozidla) 95/54/EG  (e1 typové povolení)
odolnost proti rušení podle DIN ISO 11452-2:  100 V/m
rušivé veličiny po vedení podle ISO 7637-2:
impuls  1 2 3a 3b 4 5
stupeň přísnosti  IV IV IV IV IV IV
kritérium výpadku  C C A A A C
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m (80...1000 MHz)
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-5 rázová napěť. vlna:  0,5 kV (síť vodič k vodiči)
EN 61000-4-6 HF v.f. vazba vedení:  10 V (0,15...80 MHz)
EN 55011:  třída B
MTTF [letá]1059
Materiál pouzdra pouzdro: Nerezová ocel; aktivní plocha: PBT; Upevňovací matice: Mosaz
Funkční signalizace
Spínací stav LEDžlutá (4 x 90°)

Připojení M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,052
Příslušenství (dodávané) 2 Upevňovací matice

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  IGM205  —  05.02.2004
