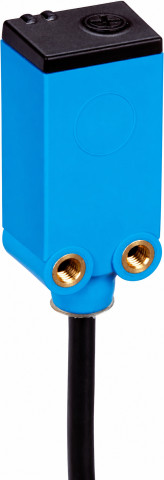

CQ4-08ENSKU1, SICK, hranatý kapacitní snímač, 1–8mm, NPN, kabel 2m

Kat. číslo: CQ4-08ENSKU1

Výrobce: SICK

Na dotaz

Naše cena bez DPH: 2 413,57 Kč
s DPH 21 %: 2 920,42 Kč

Popis

CQ4-08ENSKU1, SICK, hranatý kapacitní snímač, 1–8mm, NPN, kabel 2m

CQ4-08ENSKU1 (SICK 6051011) je hranatý kapacitní snímač s nastavitelnou citlivostí. Snímací vzdálenost 1 mm–8 mm, výstup NPN; elektrické připojení Kabel, 3žilový, 2 m. Vhodnost detekce konkrétního materiálu se ověřuje v reálné montáži.

Technické parametry

Výrobce	SICK
Objednací číslo SICK	6051011
Typové označení	CQ4-08ENSKU1
Řada	CQ
Princip snímání	Kapacitní bezkontaktní detekce
Provedení	Ploché hranaté
Rozměry (Š × V × H)	16 mm x 39,5 mm x 12 mm
Snímací vzdálenost Sn	1 mm–8 mm (nelícovaná montáž); 1 mm–6 mm (lícovaná montáž)
Zajištěná spínací vzdálenost Sa	5,76 mm
Montáž	Lícovaný / nelícovaný (podle nastavení a montážních podmínek)
Elektrické provedení	DC 3-vodič
Spínací výstup	NPN
Funkce výstupu	Spínací kontakt
Napájecí napětí	10–30VDC
Spínací frekvence	100 Hz
Elektrické připojení	Kabel, 3žilový, 2 m
Nastavení citlivosti	Citlivost (5 otáček)
Krytí	IP67
Teplota okolí za provozu	–20 °C–+75 °C
Max. trvalý proud Ia	≤ 150 mA
Materiál pouzdra	Plast, ABS
Materiál aktivní plochy	Plast
Materiál kabelu	PVC
Příslušenství v balení	Šroubovák pro nastavení potenciometru (1×)

Princip funkce kapacitního snímače

Kapacitní snímač vytváří před aktivní plochou elektrické pole. Přiblížení materiálu změní kapacitu měřicí soustavy a elektronika vyhodnotí spínací stav. Na rozdíl od indukčního snímače může reagovat i na nekovové materiály, například plast, sklo či kapalinu. Skutečná citlivost závisí na vlastnostech materiálu, vlhkosti a geometrii instalace.

Typické použití této varianty

Kompaktní hranaté pouzdro CQ4 je určené do míst, kde není prostor pro válcový senzor. Při správném nastavení citlivosti může detekovat různé materiály; skutečný dosah je závislý na jejich permitivitě a montáži.

Montáž a nastavení citlivosti

Osazení: Lícovaný / nelícovaný (podle nastavení a montážních podmínek). Při lícovaném nebo nelícovaném provedení se může účinný dosah lišit. Nastavte citlivost na skutečný materiál, vzdálenost a okolní kovové části. Před záměnou za jiný snímač ověřte nejen rozměr, ale i PNP/NPN, NO/NC, napájení a zapojení vodičů.

Zapojení a správný výběr

Pro řídicí systém zkontrolujte kompatibilitu vstupu s výstupem NPN, napájecí napětí a přiřazení vodičů či pinů. U různých variant řady mohou být konektor, kabel i funkce kontaktů odlišné.

Časté otázky

Detekuje snímač jen kov? Ne. Kapacitní princip může detekovat i nekovové látky; účinná vzdálenost závisí na materiálu.

Co je podstatné při výběru náhrady? Objednací číslo, tvar a montáž, dosah Sn, výstup, napájení a přesné připojení.

Je uvedená vzdálenost vždy dosažitelná? Ne. Výrobní parametr platí za stanovených podmínek; po montáži doporučujeme vyzkoušet detekci konkrétního cíle.

TECHNOLINE – technická poznámka: Jmenovitý dosah není univerzální vzdáleností detekce všech materiálů. U bezpečnostně kritických aplikací nejprve ověřte podmínky v katalogovém listu výrobce a na zařízení.

Technické parametry

Objednací kód	CQ4-08ENSKU1
Výrobce	SICK
Zapuštění	Ano / Ne
Velikost	16 × 39,5 × 12 mm
Snímání	1–8 mm (nezapuštěný) / 1–6 mm (zapuštěný)
Připojení	Kabel 2 m (3 vodiče)
Napájení	10–30 V DC
Kontakt	NO
Spínání	NPN
Krytí	IP67
