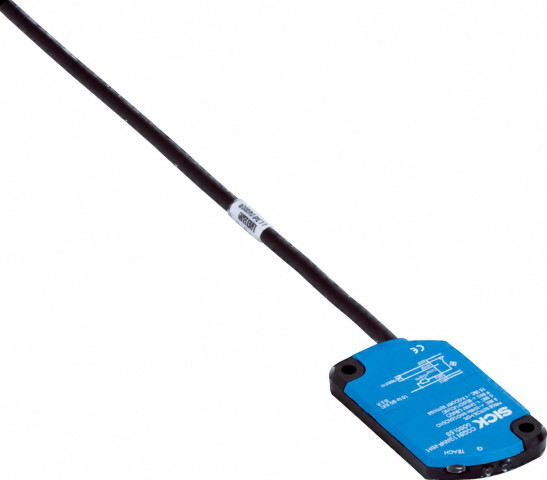

CQ28-10NPP-KPDS12, SICK, hranatý kapacitní snímač, 1–10mm, PNP, kabel 0,7m/M8 4pin
- Naše cena bez DPH
- 2 343,41 Kč
- s DPH 21 %
- 2 835,53 Kč
Popis
CQ28-10NPP-KPDS12, SICK, hranatý kapacitní snímač, 1–10mm, PNP, kabel 0,7m/M8 4pin
CQ28-10NPP-KPDS12 (SICK 6068324) je hranatý kapacitní snímač s nastavitelnou citlivostí. Snímací vzdálenost 1 mm–10 mm, výstup PNP; elektrické připojení Kabel s konektorem M8, 4pinovým, 0,7 m. Vhodnost detekce konkrétního materiálu se ověřuje v reálné montáži.
Technické parametry
| Výrobce | SICK |
|---|---|
| Objednací číslo SICK | 6068324 |
| Typové označení | CQ28-10NPP-KPDS12 |
| Řada | CQ |
| Princip snímání | Kapacitní bezkontaktní detekce |
| Provedení | Ploché hranaté |
| Rozměry (Š × V × H) | 28 mm x 46 mm x 5,5 mm |
| Snímací vzdálenost Sn | 1 mm–10 mm |
| Zajištěná spínací vzdálenost Sa | 7,2 mm |
| Montáž | Nelícovaný |
| Elektrické provedení | DC 3-vodič |
| Spínací výstup | PNP |
| Funkce výstupu | Rozpínací nebo spínací kontakty |
| Napájecí napětí | 10–30VDC |
| Spínací frekvence | 10 Hz |
| Elektrické připojení | Kabel s konektorem M8, 4pinovým, 0,7 m |
| Nastavení citlivosti | Citlivost |
| Krytí | IP68 |
| Teplota okolí za provozu | –20 °C–+85 °C |
| Max. trvalý proud Ia | ≤ 200 mA |
| Materiál pouzdra | Plast, PBT |
| Materiál aktivní plochy | Plast |
| Materiál kabelu | PVC |
Princip funkce kapacitního snímače
Kapacitní snímač vytváří před aktivní plochou elektrické pole. Přiblížení materiálu změní kapacitu měřicí soustavy a elektronika vyhodnotí spínací stav. Na rozdíl od indukčního snímače může reagovat i na nekovové materiály, například plast, sklo či kapalinu. Skutečná citlivost závisí na vlastnostech materiálu, vlhkosti a geometrii instalace.
Typické použití této varianty
Ploché hranaté provedení se instaluje na bok zařízení nebo do prostorově omezených míst. Pro kontrolu přítomnosti materiálu je nutné upravit citlivost podle cílového předmětu a okolních konstrukcí.
Montáž a nastavení citlivosti
Osazení: Nelícovaný. Při lícovaném nebo nelícovaném provedení se může účinný dosah lišit. Nastavte citlivost na skutečný materiál, vzdálenost a okolní kovové části. Před záměnou za jiný snímač ověřte nejen rozměr, ale i PNP/NPN, NO/NC, napájení a zapojení vodičů.
Zapojení a správný výběr
Pro řídicí systém zkontrolujte kompatibilitu vstupu s výstupem PNP, napájecí napětí a přiřazení vodičů či pinů. U různých variant řady mohou být konektor, kabel i funkce kontaktů odlišné.
Časté otázky
Detekuje snímač jen kov? Ne. Kapacitní princip může detekovat i nekovové látky; účinná vzdálenost závisí na materiálu.
Co je podstatné při výběru náhrady? Objednací číslo, tvar a montáž, dosah Sn, výstup, napájení a přesné připojení.
Je uvedená vzdálenost vždy dosažitelná? Ne. Výrobní parametr platí za stanovených podmínek; po montáži doporučujeme vyzkoušet detekci konkrétního cíle.
TECHNOLINE – technická poznámka: Jmenovitý dosah není univerzální vzdáleností detekce všech materiálů. U bezpečnostně kritických aplikací nejprve ověřte podmínky v katalogovém listu výrobce a na zařízení.
Technické parametry
| Objednací kód | CQ28-10NPP-KPDS12 |
|---|---|
| Výrobce | SICK |
| Zapuštění | Ne |
| Velikost | 28 × 46 × 5,5 mm |
| Snímání | 1–10 mm |
| Připojení | Kabel 0,7 m + M8 / 4 piny |
| Napájení | 10–30 V DC |
| Kontakt | NO / NC (volitelné) |
| Spínání | PNP |
| Krytí | IP68 |
