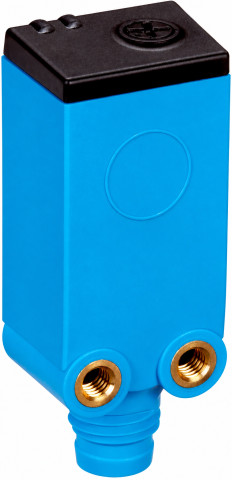

CQ4-08ENOKT1, SICK, hranatý kapacitní snímač, 1–8mm, NPN, konektor M8 3pin

Kat. číslo: CQ4-08ENOKT1

Výrobce: SICK

Na dotaz

Naše cena bez DPH: 2 413,57 Kč
s DPH 21 %: 2 920,42 Kč

Popis

CQ4-08ENOKT1, SICK, hranatý kapacitní snímač, 1–8mm, NPN, konektor M8 3pin

CQ4-08ENOKT1 (SICK 6051007) je hranatý kapacitní snímač s nastavitelnou citlivostí. Snímací vzdálenost 1 mm–8 mm, výstup NPN; elektrické připojení Konektor M8, 3pinový. Vhodnost detekce konkrétního materiálu se ověřuje v reálné montáži.

Technické parametry

Výrobce	SICK
Objednací číslo SICK	6051007
Typové označení	CQ4-08ENOKT1
Řada	CQ
Princip snímání	Kapacitní bezkontaktní detekce
Provedení	Ploché hranaté
Rozměry (Š × V × H)	16 mm x 39,5 mm x 12 mm
Snímací vzdálenost Sn	1 mm–8 mm (nelícovaná montáž); 1 mm–6 mm (lícovaná montáž)
Zajištěná spínací vzdálenost Sa	5,76 mm
Montáž	Lícovaný / nelícovaný (podle nastavení a montážních podmínek)
Elektrické provedení	DC 3-vodič
Spínací výstup	NPN
Funkce výstupu	Rozpínací kontakt
Napájecí napětí	10–30VDC
Spínací frekvence	100 Hz
Elektrické připojení	Konektor M8, 3pinový
Nastavení citlivosti	Citlivost (5 otáček)
Krytí	IP67
Teplota okolí za provozu	–20 °C–+75 °C
Max. trvalý proud Ia	≤ 150 mA
Materiál pouzdra	Plast, ABS
Materiál aktivní plochy	Plast
Příslušenství v balení	Šroubovák pro nastavení potenciometru (1×)

Princip funkce kapacitního snímače

Kapacitní snímač vytváří před aktivní plochou elektrické pole. Přiblížení materiálu změní kapacitu měřicí soustavy a elektronika vyhodnotí spínací stav. Na rozdíl od indukčního snímače může reagovat i na nekovové materiály, například plast, sklo či kapalinu. Skutečná citlivost závisí na vlastnostech materiálu, vlhkosti a geometrii instalace.

Typické použití této varianty

Kompaktní hranaté pouzdro CQ4 je určené do míst, kde není prostor pro válcový senzor. Při správném nastavení citlivosti může detekovat různé materiály; skutečný dosah je závislý na jejich permitivitě a montáži.

Montáž a nastavení citlivosti

Osazení: Lícovaný / nelícovaný (podle nastavení a montážních podmínek). Při lícovaném nebo nelícovaném provedení se může účinný dosah lišit. Nastavte citlivost na skutečný materiál, vzdálenost a okolní kovové části. Před záměnou za jiný snímač ověřte nejen rozměr, ale i PNP/NPN, NO/NC, napájení a zapojení vodičů.

Zapojení a správný výběr

Pro řídicí systém zkontrolujte kompatibilitu vstupu s výstupem NPN, napájecí napětí a přiřazení vodičů či pinů. U různých variant řady mohou být konektor, kabel i funkce kontaktů odlišné.

Časté otázky

Detekuje snímač jen kov? Ne. Kapacitní princip může detekovat i nekovové látky; účinná vzdálenost závisí na materiálu.

Co je podstatné při výběru náhrady? Objednací číslo, tvar a montáž, dosah Sn, výstup, napájení a přesné připojení.

Je uvedená vzdálenost vždy dosažitelná? Ne. Výrobní parametr platí za stanovených podmínek; po montáži doporučujeme vyzkoušet detekci konkrétního cíle.

TECHNOLINE – technická poznámka: Jmenovitý dosah není univerzální vzdáleností detekce všech materiálů. U bezpečnostně kritických aplikací nejprve ověřte podmínky v katalogovém listu výrobce a na zařízení.

Technické parametry

Objednací kód	CQ4-08ENOKT1
Výrobce	SICK
Zapuštění	Ano / Ne
Velikost	16 × 39,5 × 12 mm
Snímání	1–8 mm (nezapuštěný) / 1–6 mm (zapuštěný)
Připojení	Konektor M8 / 3 piny
Napájení	10–30 V DC
Kontakt	NC
Spínání	NPN
Krytí	IP67
