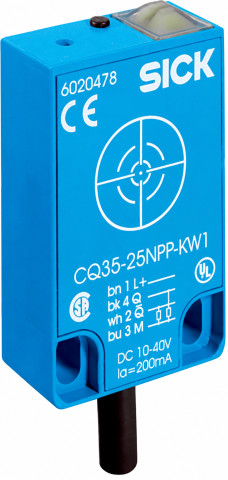

CQ35-25NPP-KW1, SICK, hranatý kapacitní snímač, 4–25mm, PNP, kabel 2m
- Naše cena bez DPH
- 3 046,44 Kč
- s DPH 21 %
- 3 686,19 Kč
Popis
CQ35-25NPP-KW1, SICK, hranatý kapacitní snímač, 4–25mm, PNP, kabel 2m
CQ35-25NPP-KW1 (SICK 6020478) je hranatý kapacitní snímač s nastavitelnou citlivostí. Snímací vzdálenost 4 mm–25 mm, výstup PNP; elektrické připojení Kabel, 4-žilový, 2 m. Vhodnost detekce konkrétního materiálu se ověřuje v reálné montáži.
Technické parametry
| Výrobce | SICK |
|---|---|
| Objednací číslo SICK | 6020478 |
| Typové označení | CQ35-25NPP-KW1 |
| Řada | CQ |
| Princip snímání | Kapacitní bezkontaktní detekce |
| Provedení | Ploché hranaté |
| Rozměry (Š × V × H) | 35 mm x 69,5 mm x 15 mm |
| Snímací vzdálenost Sn | 4 mm–25 mm |
| Zajištěná spínací vzdálenost Sa | 18 mm |
| Montáž | Nelícovaný |
| Elektrické provedení | DC 4 vodiče |
| Spínací výstup | PNP |
| Funkce výstupu | Antivalentní |
| Napájecí napětí | 10–36VDC |
| Spínací frekvence | 50 Hz |
| Elektrické připojení | Kabel, 4-žilový, 2 m |
| Nastavení citlivosti | Citlivost (270°) |
| Krytí | IP67 |
| Teplota okolí za provozu | –25 °C–+75 °C |
| Max. trvalý proud Ia | ≤ 200 mA |
| Materiál pouzdra | Plast, PC |
| Materiál aktivní plochy | Plast |
| Materiál kabelu | PVC |
| Příslušenství v balení | Šroubovák pro nastavení potenciometru (1×) |
Princip funkce kapacitního snímače
Kapacitní snímač vytváří před aktivní plochou elektrické pole. Přiblížení materiálu změní kapacitu měřicí soustavy a elektronika vyhodnotí spínací stav. Na rozdíl od indukčního snímače může reagovat i na nekovové materiály, například plast, sklo či kapalinu. Skutečná citlivost závisí na vlastnostech materiálu, vlhkosti a geometrii instalace.
Typické použití této varianty
Ploché hranaté provedení se instaluje na bok zařízení nebo do prostorově omezených míst. Pro kontrolu přítomnosti materiálu je nutné upravit citlivost podle cílového předmětu a okolních konstrukcí.
Montáž a nastavení citlivosti
Osazení: Nelícovaný. Při lícovaném nebo nelícovaném provedení se může účinný dosah lišit. Nastavte citlivost na skutečný materiál, vzdálenost a okolní kovové části. Před záměnou za jiný snímač ověřte nejen rozměr, ale i PNP/NPN, NO/NC, napájení a zapojení vodičů.
Zapojení a správný výběr
Pro řídicí systém zkontrolujte kompatibilitu vstupu s výstupem PNP, napájecí napětí a přiřazení vodičů či pinů. U různých variant řady mohou být konektor, kabel i funkce kontaktů odlišné.
Časté otázky
Detekuje snímač jen kov? Ne. Kapacitní princip může detekovat i nekovové látky; účinná vzdálenost závisí na materiálu.
Co je podstatné při výběru náhrady? Objednací číslo, tvar a montáž, dosah Sn, výstup, napájení a přesné připojení.
Je uvedená vzdálenost vždy dosažitelná? Ne. Výrobní parametr platí za stanovených podmínek; po montáži doporučujeme vyzkoušet detekci konkrétního cíle.
TECHNOLINE – technická poznámka: Jmenovitý dosah není univerzální vzdáleností detekce všech materiálů. U bezpečnostně kritických aplikací nejprve ověřte podmínky v katalogovém listu výrobce a na zařízení.
Technické parametry
| Objednací kód | CQ35-25NPP-KW1 |
|---|---|
| Výrobce | SICK |
| Zapuštění | Ne |
| Velikost | 35 × 69,5 × 15 mm |
| Snímání | 4–25 mm |
| Připojení | Kabel 2 m (4 vodiče) |
| Napájení | 10–36 V DC |
| Kontakt | NO + NC (komplementární) |
| Spínání | PNP |
| Krytí | IP67 |
