BUS006C, BALLUFF, ultrazvukový snímač Q62K1, dosah 350–5 000 mm, IO-Link 1.0 / PNP/NPN

Kat. číslo: BUS006C

Výrobce: BALLUFF

Na dotaz

Naše cena bez DPH: 3 930,00 Kč
s DPH 21 %: 4 755,30 Kč

HS Code (Taric) 85365019

Země původu DE

Popis

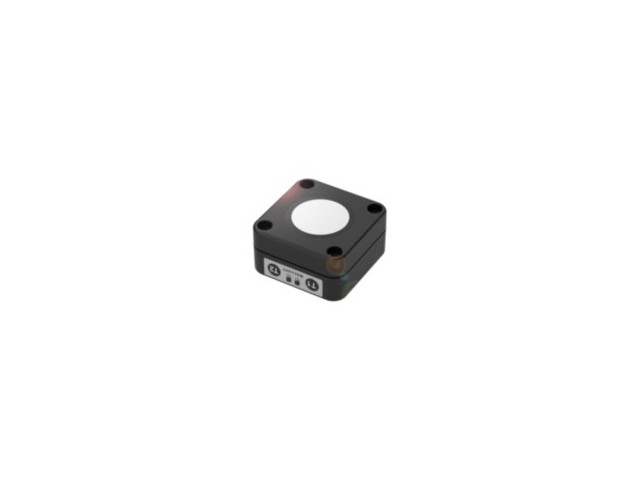

BUS Q62K1-GPXI-35/340-S92K – ultrazvukový snímač

Ultrazvukový snímač BUS Q62K1-GPXI-35/340-S92K využívá odraz zvukových impulsů k bezkontaktnímu vyhodnocení objektu nebo vzdálenosti. Deklarovaná pracovní oblast je 350–5 000 mm; pod její dolní hranicí nelze spolehlivost měření předpokládat. Na rozdíl od optického principu není rozhodující barva objektu, ale ultrazvukové měření ovlivňuje tvar, sklon a akustická odrazivost cíle.

Technické parametry

Výrobce	BALLUFF
Objednací kód	BUS006C
Typové označení výrobce	BUS Q62K1-GPXI-35/340-S92K
Produktová řada	Q62K1
Princip	Ultrazvukové snímání
Snímací dosah	350–5 000 mm
Tvar / čelní rozměr	pravoúhlá konstrukce
Komunikační rozhraní	IO-Link 1.0
Spínací výstup	PNP/NPN spínací/rozpínací kontakt (NO/NC) dvojčinný
Elektrické připojení	Konektory, konektor M12 × 1, 5pólový
Provozní napětí	9–30VDC
Krytí	IP67
Teplota prostředí	-25...70 °C
Spínací frekvence	4 Hz
Opakovatelnost	±0,15 % FS
Materiál pouzdra dle výrobce	PBT
Materiál aktivní plochy	PU pěna / epoxidová pryskyřice / sklo

Co je ultrazvukový snímač a jak pracuje

Ultrazvukový snímač vysílá krátké zvukové impulsy o frekvenci nad hranicí slyšitelnosti člověka. Ze zpoždění odrazu od předmětu vyhodnocuje vzdálenost nebo přítomnost cíle. Nepotřebuje, aby byl objekt magnetický nebo kovový, a na rozdíl od optických čidel jej výrazně méně ovlivňuje barva či průhlednost povrchu. Proto se používá také pro plasty, obaly, sypké materiály a při vhodné montáži pro sledování hladiny.

Co znamená rozsah u tohoto provedení

Konkrétní model BUS Q62K1-GPXI-35/340-S92K měří v oblasti 350–5 000 mm. Objekty ve vzdálenosti menší než 350 mm leží v oblasti blízké slepé zóně; maximální deklarovaná vzdálenost je 5 000 mm. Delší rozsah se hodí například k měření vzdálenosti od povrchu materiálu nebo ke sledování stavu zásobníku.

Kde se tento model využije

Sledování materiálu v zásobníku: vzdálenost od snímače k povrchu sypkého materiálu nebo kapaliny.
Strojní automatizace: kontrola vzdálenosti větších předmětů.
Mezní stav: signalizace dosažení nastaveného bodu pomocí spínacího výstupu, pokud jej tato varianta má.
Prostorově omezené stroje: použití pravoúhlého tělesa, pokud odpovídá podmínkám montáže.

Jak se měřicí informace dostane do PLC

IO-Link 1.0 poskytuje přenos procesních dat a parametrizaci přes kompatibilní IO-Link master. Spínací výstup PNP/NPN spínací/rozpínací kontakt (NO/NC) dvojčinný lze využít pro detekci bodu nebo okna podle konfigurace. Nezaměňujte generace IO-Link 1.0 a 1.1 bez kontroly masteru, funkčních bloků a portů.

Jak vybrat a správně použít tuto variantu

Měřicí oblast: 350–5 000 mm; dodržet minimální vzdálenost i horní mez rozsahu.
Výstup: IO-Link 1.0 / PNP/NPN spínací/rozpínací kontakt (NO/NC) dvojčinný.
Konektor / kabel: Konektory, konektor M12 × 1, 5pólový; zvolit kompatibilní příslušenství.

Důležité upozornění pro návrh aplikace

Ultrazvukové měření má omezení: měkké nebo šikmé povrchy mohou zvuk pohlcovat či odrážet mimo snímač. Pěna, turbulence, silné proudění vzduchu a souběžné snímače mohou zhoršit podmínky měření. Výrobce uvádí dosah pro určité podmínky; skutečnou aplikaci je vhodné otestovat.

Oficiální specifikace a dokumentace BALLUFF – BUS006C

Technické parametry

Objednací kód	BUS006C
Výrobce	BALLUFF
Velikost pouzdra	Q62
Minimální měřicí vzdálenost [mm]	350
Připojení	Konektor M12/5
Napájecí napětí [V DC]	9–30
Spínací funkce	NO/NC
Spínací výstup	PNP/NPN
Synchronizace	Ano
Provedení	Hranaté / kompaktní
Komunikační rozhraní	IO-Link
Maximální dosah [mm]	5000
Krytí	IP67
Nastavení	IO-Link
