Hranaté a kompaktní ultrazvukové snímače nabízejí kvádrové, ploché a další nezávitové konstrukce pro montáž na stroj nebo držák. Při výběru rozhoduje tvar a rozměr pouzdra, směr vyzařování i prostor potřebný pro zvukový svazek. Označení Q62, S40 nebo jiná řada musí odpovídat výkresu konkrétního výrobku.
US40-CC50DNH-E2 – LANBAO ultrazvukový snímač vzdálenosti. Sn 40–500 mm, konektor M12/4 piny, IP67. Dodání na dotaz u Technoline – datasheet, technická podpora, faktura.
US40-CC50DPH-E2 – LANBAO ultrazvukový snímač vzdálenosti. Sn 40–500 mm, konektor M12/4 piny, IP67. Dodání na dotaz u Technoline – datasheet, technická podpora, faktura.
US40-CC50DNB-E2 LANBAO – ultrazvukový snímač, 40–500mm, NPN, Konektor M12. Průmyslový produkt pro automatizaci, měření a řízení.
US40-CC50DPB-E2 LANBAO – ultrazvukový snímač, 40–500mm, PNP, Konektor M12. Průmyslový produkt pro automatizaci, měření a řízení.
US40-CC50DI-E2 – LANBAO ultrazvukový snímač vzdálenosti. Sn 40–500 mm, konektor M12/4 piny, IP67. Dodání na dotaz u Technoline – datasheet, technická podpora, faktura.
US40-CC50DU5-E2 LANBAO – ultrazvukový snímač, 40–500mm, Konektor M12. Průmyslový produkt pro automatizaci, měření a řízení.
US40-CC50DU10-E2 LANBAO – ultrazvukový snímač, 40–500mm, Konektor M12. Průmyslový produkt pro automatizaci, měření a řízení.
US40-CC50DT-E2 – LANBAO ultrazvukový snímač vzdálenosti. Sn 40–500 mm, konektor M12/4 piny, TTL232, IP67. Dodání na dotaz u Technoline – datasheet, technická podpora, faktura.
BUS006C Balluff: ultrazvukový snímač Q62K1, dosah 350–5 000 mm, IO-Link 1.0 / PNP/NPN. Přehled parametrů, připojení a vhodného použití v TECHNOLINE.
BUS0021 Balluff: ultrazvukový snímač R06K1, dosah 20–100 mm, PNP. Přehled parametrů, připojení a vhodného použití v TECHNOLINE.
BUS0048 Balluff: ultrazvukový snímač R06K1, dosah 50–350 mm, NPN. Přehled parametrů, připojení a vhodného použití v TECHNOLINE.
BUS0049 Balluff: ultrazvukový snímač R06K1, dosah 20–250 mm, PNP. Přehled parametrů, připojení a vhodného použití v TECHNOLINE.
BUS004A Balluff: ultrazvukový snímač R06K1, dosah 20–250 mm, NPN. Přehled parametrů, připojení a vhodného použití v TECHNOLINE.
BUS004C Balluff: ultrazvukový snímač R06K1, dosah 20–250 mm, PNP. Přehled parametrů, připojení a vhodného použití v TECHNOLINE.
BUS004E Balluff: ultrazvukový snímač R06K1, dosah 20–100 mm, NPN. Přehled parametrů, připojení a vhodného použití v TECHNOLINE.
BUS004L Balluff: ultrazvukový snímač R06K1, dosah 50–350 mm, PNP. Přehled parametrů, připojení a vhodného použití v TECHNOLINE.
BUS0057 Balluff: ultrazvukový snímač R06K1, dosah 30–350 mm, PNP. Přehled parametrů, připojení a vhodného použití v TECHNOLINE.
BUS0059 Balluff: ultrazvukový snímač R06K1, dosah 120–1 000 mm, PNP. Přehled parametrů, připojení a vhodného použití v TECHNOLINE.
BUS006E Balluff: ultrazvukový snímač Q62K1, dosah 600–8 000 mm, IO-Link 1.0 / PNP/NPN. Přehled parametrů, připojení a vhodného použití v TECHNOLINE.
UGT584 IFM – ultrazvukový snímač, PNP, M12 konektorové provedení. Průmyslový produkt pro automatizaci, měření a řízení.
BUS004F Balluff: ultrazvukový snímač R06K1, dosah 50–350 mm, 4–20mA. Přehled parametrů, připojení a vhodného použití v TECHNOLINE.
BUS004J Balluff: ultrazvukový snímač R06K1, dosah 20–250 mm, 4–20mA. Přehled parametrů, připojení a vhodného použití v TECHNOLINE.
BUS0056 Balluff: ultrazvukový snímač R06K1, dosah 50–350 mm, 0–10V. Přehled parametrů, připojení a vhodného použití v TECHNOLINE.
BUS004K Balluff: ultrazvukový snímač R06K1, dosah 20–250 mm, 0–10V. Přehled parametrů, připojení a vhodného použití v TECHNOLINE.
BUS005C Balluff: ultrazvukový snímač R06K1, dosah 120–1 000 mm, 4–20mA. Přehled parametrů, připojení a vhodného použití v TECHNOLINE.
Ceny jsou včetně poplatku na recyklační příspěvek.
Hranaté a kompaktní ultrazvukové snímače nabízejí kvádrové, ploché a další nezávitové konstrukce pro montáž na stroj nebo držák. Při výběru rozhoduje tvar a rozměr pouzdra, směr vyzařování i prostor potřebný pro zvukový svazek. Označení Q62, S40 nebo jiná řada musí odpovídat výkresu konkrétního výrobku.
Porovnejte montážní otvory, polohu aktivní plochy a vývod kabelu nebo konektoru. Nízká zástavbová výška ještě neznamená, že lze před čelo umístit libovolnou překážku. Okolní držáky a stěny mohou odrážet zvuk a ovlivnit detekci. Ponechte také přístup k nastavovacím tlačítkům a kontrolkám.
Konstrukční velikost neudává měřicí rozsah. Ověřte minimální i maximální pracovní vzdálenost, mrtvou zónu a detekční diagram pro vhodný terč. Spínací provedení předává stav; analogová varianta poskytuje průběžný signál. PNP/NPN, proudový či napěťový analog a komunikaci posuzujte odděleně od logiky NO/NC.

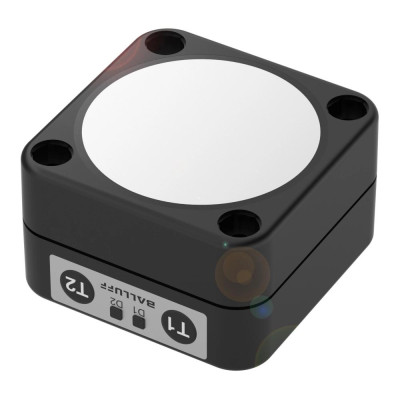

BALLUFF BUS006H, označený BUS Q62K1-PWX-60/600-S92K, je výrobcem veden jako hranaté provedení se dvěma spínacími výstupy PNP NO/NC a konektorem M12 s pěti kontakty. Jde o příklad konstrukce; stejné parametry nelze přenést na celou řadu Q62 ani na jiné hranaté snímače.
Proveďte zkoušku se skutečným materiálem a ve všech pracovních polohách. Při souběhu více ultrazvukových snímačů ověřte vzájemné ovlivňování. Nastavení a případnou synchronizaci přebírejte z návodu přesného objednacího kódu.
Všechny ultrazvukové snímače a průvodce výběrem · Kabely a konektory ke snímačům
Technické podklady: Dokumentace výrobce 1 · Dokumentace výrobce 2.
