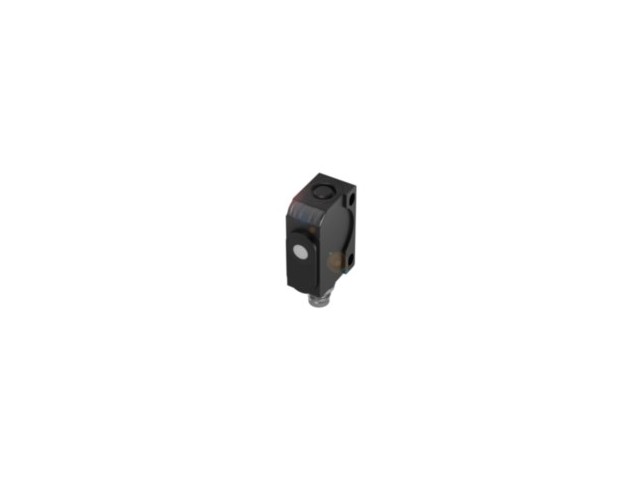

BUS004C, BALLUFF, ultrazvukový snímač R06K1, dosah 20–250 mm, PNP

Kat. číslo: BUS004C

Výrobce: BALLUFF

Na dotaz

Naše cena bez DPH: 4 000,56 Kč
s DPH 21 %: 4 840,68 Kč

HS Code (Taric) 85365019

Země původu DE

Popis

BUS R06K1-PPX-02/015-S75G – ultrazvukový snímač

Ultrazvukový snímač BUS R06K1-PPX-02/015-S75G využívá odraz zvukových impulsů k bezkontaktnímu vyhodnocení objektu nebo vzdálenosti. Deklarovaná pracovní oblast je 20–250 mm; pod její dolní hranicí nelze spolehlivost měření předpokládat. Na rozdíl od optického principu není rozhodující barva objektu, ale ultrazvukové měření ovlivňuje tvar, sklon a akustická odrazivost cíle.

Technické parametry

Výrobce	BALLUFF
Objednací kód	BUS004C
Typové označení výrobce	BUS R06K1-PPX-02/015-S75G
Produktová řada	R06K1
Princip	Ultrazvukové snímání
Snímací dosah	20–250 mm
Tvar / čelní rozměr	pravoúhlá konstrukce
Spínací výstup	PNP spínací/rozpínací kontakt (NO/NC)
Elektrické připojení	Konektory, konektor M8 × 1, 4pólový
Provozní napětí	20–30VDC
Krytí	IP67
Teplota prostředí	-25...70 °C
Spínací frekvence	25 Hz
Opakovatelnost	±0,15 % FS
Materiál pouzdra dle výrobce	ABS
Materiál aktivní plochy	PU pěna / epoxidová pryskyřice / sklo

Co je ultrazvukový snímač a jak pracuje

Ultrazvukový snímač vysílá krátké zvukové impulsy o frekvenci nad hranicí slyšitelnosti člověka. Ze zpoždění odrazu od předmětu vyhodnocuje vzdálenost nebo přítomnost cíle. Nepotřebuje, aby byl objekt magnetický nebo kovový, a na rozdíl od optických čidel jej výrazně méně ovlivňuje barva či průhlednost povrchu. Proto se používá také pro plasty, obaly, sypké materiály a při vhodné montáži pro sledování hladiny.

Co znamená rozsah u tohoto provedení

Konkrétní model BUS R06K1-PPX-02/015-S75G měří v oblasti 20–250 mm. Objekty ve vzdálenosti menší než 20 mm leží v oblasti blízké slepé zóně; maximální deklarovaná vzdálenost je 250 mm. Kratší měřicí rozsah je vhodný například pro detekci malých předmětů v blízkosti snímače.

Kde se tento model využije

Dopravníkové linky: zjištění přítomnosti výrobku nebo balení bez mechanického kontaktu.
Kontrola polohy: měření vzdálenosti a výšky předmětu v dostupném rozsahu.
Manipulace a balení: detekce plastových či průhledných obalů podle podmínek měření.
Prostorově omezené stroje: použití pravoúhlého tělesa, pokud odpovídá podmínkám montáže.

Jak se měřicí informace dostane do PLC

PNP spínací/rozpínací kontakt (NO/NC) slouží k vyhodnocení nastavené spínací vzdálenosti nebo okna podle provedení. Ověřte polaritu PNP/NPN, logiku NO/NC a počet výstupů. Samotný spínací výstup neposkytuje spojitou analogovou hodnotu vzdálenosti.

Jak vybrat a správně použít tuto variantu

Měřicí oblast: 20–250 mm; dodržet minimální vzdálenost i horní mez rozsahu.
Výstup: PNP spínací/rozpínací kontakt (NO/NC).
Konektor / kabel: Konektory, konektor M8 × 1, 4pólový; zvolit kompatibilní příslušenství.

Důležité upozornění pro návrh aplikace

Ultrazvukové měření má omezení: měkké nebo šikmé povrchy mohou zvuk pohlcovat či odrážet mimo snímač. Pěna, turbulence, silné proudění vzduchu a souběžné snímače mohou zhoršit podmínky měření. Výrobce uvádí dosah pro určité podmínky; skutečnou aplikaci je vhodné otestovat.

Oficiální specifikace a dokumentace BALLUFF – BUS004C

Technické parametry

Objednací kód	BUS004C
Výrobce	BALLUFF
Velikost pouzdra	R06
Minimální měřicí vzdálenost [mm]	20
Připojení	Konektor M8/4
Napájecí napětí [V DC]	20–30
Spínací funkce	NO/NC
Spínací výstup	PNP
Synchronizace	Ano
Provedení	Hranaté / kompaktní
Maximální dosah [mm]	250
Krytí	IP67
