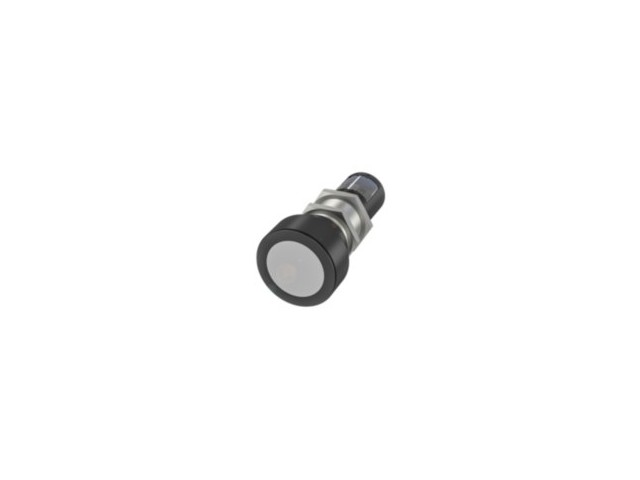

BUS003W, BALLUFF, ultrazvukový snímač M30M1, dosah 350–5 000 mm, 2× PNP

Kat. číslo: BUS003W

Výrobce: BALLUFF

Na dotaz

Naše cena bez DPH: 6 058,56 Kč
s DPH 21 %: 7 330,86 Kč

HS Code (Taric) 85365019

Země původu DE

Popis

BUS M30M1-PWX-35/340-S92K – ultrazvukový snímač

Ultrazvukový snímač BUS M30M1-PWX-35/340-S92K využívá odraz zvukových impulsů k bezkontaktnímu vyhodnocení objektu nebo vzdálenosti. Deklarovaná pracovní oblast je 350–5 000 mm; pod její dolní hranicí nelze spolehlivost měření předpokládat. Na rozdíl od optického principu není rozhodující barva objektu, ale ultrazvukové měření ovlivňuje tvar, sklon a akustická odrazivost cíle.

Technické parametry

Výrobce	BALLUFF
Objednací kód	BUS003W
Typové označení výrobce	BUS M30M1-PWX-35/340-S92K
Produktová řada	M30M1
Princip	Ultrazvukové snímání
Snímací dosah	350–5 000 mm
Tvar / čelní rozměr	Ø 47,5 mm
Spínací výstup	2× PNP spínací/rozpínací kontakt (NO/NC)
Elektrické připojení	Konektory, konektor M12 × 1, 5pólový
Provozní napětí	9–30VDC
Krytí	IP67
Teplota prostředí	-25...70 °C
Spínací frekvence	4 Hz
Opakovatelnost	±0,15 % FS
Materiál pouzdra dle výrobce	Mosaz, poniklovaný / PBT, TPU
Materiál aktivní plochy	PU pěna / epoxidová pryskyřice / sklo

Co je ultrazvukový snímač a jak pracuje

Ultrazvukový snímač vysílá krátké zvukové impulsy o frekvenci nad hranicí slyšitelnosti člověka. Ze zpoždění odrazu od předmětu vyhodnocuje vzdálenost nebo přítomnost cíle. Nepotřebuje, aby byl objekt magnetický nebo kovový, a na rozdíl od optických čidel jej výrazně méně ovlivňuje barva či průhlednost povrchu. Proto se používá také pro plasty, obaly, sypké materiály a při vhodné montáži pro sledování hladiny.

Co znamená rozsah u tohoto provedení

Konkrétní model BUS M30M1-PWX-35/340-S92K měří v oblasti 350–5 000 mm. Objekty ve vzdálenosti menší než 350 mm leží v oblasti blízké slepé zóně; maximální deklarovaná vzdálenost je 5 000 mm. Delší rozsah se hodí například k měření vzdálenosti od povrchu materiálu nebo ke sledování stavu zásobníku.

Kde se tento model využije

Sledování materiálu v zásobníku: vzdálenost od snímače k povrchu sypkého materiálu nebo kapaliny.
Strojní automatizace: kontrola vzdálenosti větších předmětů.
Mezní stav: signalizace dosažení nastaveného bodu pomocí spínacího výstupu, pokud jej tato varianta má.

Jak se měřicí informace dostane do PLC

2× PNP spínací/rozpínací kontakt (NO/NC) slouží k vyhodnocení nastavené spínací vzdálenosti nebo okna podle provedení. Ověřte polaritu PNP/NPN, logiku NO/NC a počet výstupů. Samotný spínací výstup neposkytuje spojitou analogovou hodnotu vzdálenosti.

Jak vybrat a správně použít tuto variantu

Měřicí oblast: 350–5 000 mm; dodržet minimální vzdálenost i horní mez rozsahu.
Výstup: 2× PNP spínací/rozpínací kontakt (NO/NC).
Konektor / kabel: Konektory, konektor M12 × 1, 5pólový; zvolit kompatibilní příslušenství.

Důležité upozornění pro návrh aplikace

Ultrazvukové měření má omezení: měkké nebo šikmé povrchy mohou zvuk pohlcovat či odrážet mimo snímač. Pěna, turbulence, silné proudění vzduchu a souběžné snímače mohou zhoršit podmínky měření. Výrobce uvádí dosah pro určité podmínky; skutečnou aplikaci je vhodné otestovat.

Oficiální specifikace a dokumentace BALLUFF – BUS003W

Technické parametry

Objednací kód	BUS003W
Výrobce	BALLUFF
Velikost pouzdra	M30
Minimální měřicí vzdálenost [mm]	350
Připojení	Konektor M12/5
Napájecí napětí [V DC]	9–30
Spínací funkce	NO/NC
Spínací výstup	PNP
Synchronizace	Ano
Provedení	Válcové
Analogový výstup	Bez
Komunikační rozhraní	Bez
Maximální dosah [mm]	5000
Krytí	IP67
Nastavení	Teach-in
Mrtvá zóna [mm]	0–000
