| Oblast nasazení | | speciální aplikace Spezialapplikation (siehe Bedienungsanleitung) |
| Elektrické provedení | | AC / Triak |
| Výstupní funkce | | spínač / rozpínač programovatelný |
| | |
| Jmenovité napětí [V] | | 90...250 AC (45...65 Hz) |
| Provozní napětí [V] | | 85...265 AC |
| Tolerance napětí [%] | | -5 / +10 |
| Proudová zatížitelnost [mA] | | 2,5A (20°C), 1,5A (45°C), 1A (60°C), 0,25A (70°C) |
| Zkratu odolné | | ne |
| odolnost proti přepólování | | ne |
| Odolné proti přetížení | | ne |
| Funkce "hlídací pes" integrována | | ano |
| Úbytek napětí [V] | | < 2 |
| | |
| Proudový odběr [mA] | | < 10 |
| | |
| Odolnost proti tlaku | | 600 bar | 8700 PSI | 60 MPa |
| Trhací tlak min. | | 1000 bar | 14500 PSI | 100 MPa |
| | |
| Nastavitelná oblast | | |
| Spínací bod, SP | | 4...400 bar | 60...5800 PSI | 0,4...40,0 MPa |
| Zpětný spínací bod, rP | | 2...398 bar | 30...5770 PSI | 0,2 ...39,8 MPa |
| V krocích po | | 1 bar | 10 PSI | 0,1 MPa |
| | |
| Možnosti programování | | hystereze / okénko; spínač / rozpínač; zpožděný- přítah, odpad; tlumení; přizpůsobení indikované hodnotě; displej otočný
/ odpojitelný; zobrazovací jednotka |
| Nastavení spínacího bodu | | Programovací tlačítko |
| | |
přesnost / odchylky
(v % rozpětí) | | |
| Přesnost spínacího bodu | | < ± 1,0 |
| Linearita | | < ± 0,5 |
| Hystereze | | < ± 0,1 |
| Opakovací přesnost **) | | < ± 0,1 |
| Dlouhodobá stabilita ***) | | < ± 0,1 |
| teplotní koeficienty (TK) v teplotním rozsahu -25...80° C (v % rozpětí na 10 K) | | |
| největší TK nulového bodu | | < ± 0,2 |
| největší TK rozpětí | | < ± 0,3 |
| | |
|

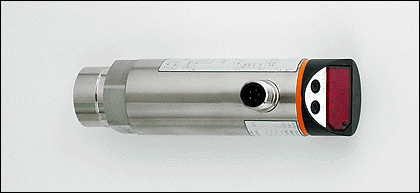

PY9920 |
| Doba zpoždění při zapnutí [s] | | 0,2 |
| Utlumení spínací výstup (dAP) [ms] | | 0; 10; 20;...100; 200;...4000 |
| Spínací frekvence [Hz] | | ≤ 160 |
| Nastavitelná doba zpoždění dS, dr [s] | | 0, 0,2,...10, 11,...50 |
| Zobrazovací jednotka | | bar, PSI, MPa |
| Okolní teplota [°C] | | -25...80 |
| Teplota média [°C] | | -25...80 |
| Skladovací teplota [°C] | | -40...100 |
| Krytí, tř.krytí | | IP 67, II |
| Izolační odpor [MΩ] | | > 100 (500 V DC) |
| Odolnost vůči rázům | |
| DIN IEC 68-2-27: | 50 g (11 ms) |
|
| Odolnost proti vibracím | |
| DIN IEC 68-2-6: | 20 g (10.....2000 Hz) |
|
| Min. spínací cykly | | 100 millionů |
| El.mag.kompatibilita | |
| EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD |
| EN 61000-4-3 HF v.f. ozářeno: | 10 V/m |
| EN 61000-4-4 skupiny impulsů: | 2 kV |
| EN 61000-4-6 HF v.f. vazba vedení: | 10 V |
|
| Materiál pouzdra | | EPDM/X (Santopren); FPM (Viton); PA; PBT (Pocan); PC (Macrolon); V2A (1.4301) |
| Materiál, který je v kontaktu s médiem | | V2A (1.4305); Keramika; FKM |
| Displej | |
| Spínací stav | LED červená |
| Funkční signalizace | 7-Segmentový LED displej |
| Měřené hodnoty | 7-Segmentový LED displej |
|
| Připojení | | 1/2"-UNF konektor.připojení |
| | |
| Hmotnost [kg] | | 0,37 |
| Upozornění | |
| n.c. = nezapojeno |
| **) při oklesech teplot < 10 K |
| ***) v % rozpětí za rok |
| Doporučení: po zkratu prověřte přístroj na správnou funkci. |
|
| | |
|
| Vyhrazujeme si právo na změnu tech.parametrů ! CZ PY9920 25.09.2007 |
