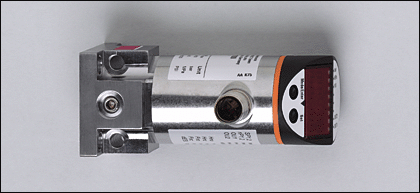

PN-400-SGR14-KG /US/ /V, PY7000, IFM

Kat. číslo: PY7000

Výrobce: IFM

Na dotaz

Naše cena bez DPH: 11 779,50 Kč
s DPH 21 %: 14 253,20 Kč

Popis

Oblast nasazení

Druh tlaku: relativní tlak
Kapalná a plynná média
Nasazení v plynných médiích při tlacích > 25 bar, pouze na objednávku

Elektrické provedení

DC PNP/NPN

Výstupní funkce

2 x spínač / rozpínač programovatelný nebo 1 x spínač rozpínač programovaelný + 1 x rozpínač (diagnostická funkce)

Provozní napětí [V]

18...36 DC ¹)

Proudová zatížitelnost [mA]

250

Ochrana proti zkratu

Taktovaný

Odolné proti přepólování

ano

Ochrana proti přepětí

až do 40 V

Funkce "hlídací pes" integrována

ano

Úbytek napětí [V]

< 2

Proudový odběr [mA]

< 50

Odolnost proti tlaku

450 bar

6525 PSI

45 MPa

Trhací tlak min.

1000 bar

14500 PSI

100 MPa

Nastavitelná oblast

Spínací bod, SP

4...400 bar

60...5790 PSI

0,4...40,0 MPa

Zpětný spínací bod, rP

2...398 bar

30...5760 PSI

0,2...39,8 MPa

V krocích po

2 bar

30 PSI

0,2 MPa

Nastavení z výroby

SP1 = 100 bar; rP1 = 92 bar
SP2 = 300 bar; rP2 = 292 bar

Možnosti programování

hystereze / okénková funkce; spínač / rozpínač; diagnostická funkce; spínací logika; zpoždění při přítahu / odpadu; tlumení; zobrazovací jednotka

přesnost / odchylky
(v % rozpětí)

Přesnost spínacího bodu

< ± 0,5

Odchylka od charakteristiky *)

< ± 0,5

Hystereze

< ± 0,25

Opakovací přesnost **)

< ± 0,1

Dlouhodobá stabilita ***)

< ± 0,05

teplotní koeficienty (TK) v teplotním rozsahu 0...80° C (v % rozpětí na 10 K)

největší TK nulového bodu

0,2

největší TK rozpětí

0,2

PY7000

Doba zpoždění při zapnutí [s]

0,3

Spínací frekvence [Hz]

≤ 170

Nastavitelná doba zpoždění dS, dr [s]

0; 0,2...50

Okolní teplota [°C]

-20...80 (UB < 32 V) / -20...60 (UB > 32 V)

Teplota média [°C]

-25...80

Skladovací teplota [°C]

-40...100

Krytí, tř.krytí

IP 67, III

Izolační odpor [MΩ]

> 100 (500 V DC)

Odolnost vůči rázům

DIN IEC 68-2-27:

50 g (11 ms)

Odolnost proti vibracím

DIN IEC 68-2-6:

20 g (10.....2000 Hz)

Min. spínací cykly

50 millionů

El.mag.kompatibilita

EN 61000-4-2 ESD:	4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:	10 V/m
EN 61000-4-4 skupiny impulsů:	2 kV
EN 61000-4-5 rázová napěť. vlna:	0,5/1 kV
EN 61000-4-6 HF v.f. vazba vedení:	10 V

Materiál pouzdra

V2A (1.4301); PC (Macrolon); PBT (Pocan); PEI; FPM (Viton); EPDM/X (Santopren)

Materiál, který je v kontaktu s médiem

ocel "Automat" (1.4104); Keramika; FPM (Viton)

Displej

zobrazovací jednotka	3 x LED zelená
Spínací stav	2 x LED žlutá
Funkční signalizace	4-poziční alfanumerický display
Měřené hodnoty	4-poziční alfanumerický display

Připojení

M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]

0,38

Upozornění

¹) podle EN50178, SELV, PELV

*) Linearita, včetně hystereze a opakovací přesnosti;

(nastavení mezního bodu podle DIN 16086)

**) při oklesech teplot < 10 K

***) v % rozpětí za 6 měsíců

Vyhrazujeme si právo na změnu tech.parametrů ! CZ PY7000 24.06.2010

Technické parametry

Objednací kód	PY7000
Výrobce	IFM
