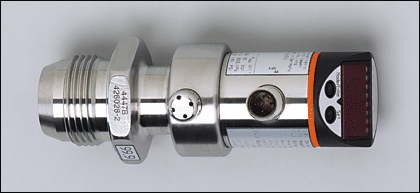

PI-150-REA01-MFRKG/US/ /P, PY2692, IFM

Naše cena: bez DPH 20.877,10 Kč
s DPH 25.261,29 Kč

Výrobce: IFM
Kategorie: Snímače tlaku
Dostupnost: Na dotaz
Kat. číslo:PY2692
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení Druh tlaku: relativní tlak
Kapalná a plynná média
Nasazení v plynných médiích při tlacích > 25 bar, pouze na objednávku
Elektrické provedení DC PNP/NPN
Výstupní funkce 1 x spínač / rozpínač programovatelný + 1 x analogový (I / U, škálovatelný 1:4)

Provozní napětí [V]18...32 DC
Proudová zatížitelnost [mA]250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Funkce "hlídací pes" integrována ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 50

Analogový výstup I: 4...20 mA (Ineg: 20...4 mA) / U: 0...10 V (Uneg: 10...0 V)
zátěž pro analogový výstup [Ω] I / Ineg: max. (Ub - 10 V) x 50; U / Uneg: min. 2000
Odolnost proti tlaku [bar]200
Trhací tlak min. [bar]650

Nastavitelná oblast
Spínací bod, SP [bar]-0,8...150,0
Zpětný spínací bod, rP [bar]-1,0...149,8
analogový startovací bod, ASP [bar]-1,0...112,5
analogový koncový bod, AEP [bar]36,5...150,0
V krocích po [bar]0,1

Možnosti programování hystereze / okénko; spínač / rozpínač; spínací logika; proudový-/ napěťový výstup; utlumení; přizpůsobení signalizované hodnotě; otočný
displej / odpojitelný; signalizační jednotka

přesnost / odchylky
(v % rozpětí)
Turn down 1:1
Přesnost spínacího bodu < ± 0,5
Odchylka od charakteristiky *) < ± 0,5
Linearita < ± 0,15
Hystereze < ± 0,15
Opakovací přesnost **) < ± 0,1
Dlouhodobá stabilita ***) < ± 0,1
teplotní koeficienty (TK) v teplotním rozsahu 0...70° C (v % rozpětí na 10 K)
největší TK nulového bodu < ± 0,05
největší TK rozpětí < ± 0,15


PY2692
Doba zpoždění při zapnutí [s]0,5
min. reakční doba spínací výstup [s] 0,1
Utlumení spínací výstup (dAP) [s] 0,1...100,0
Spínací frekvence [Hz]6
Vzestupná doba - analogový výstup [ms]100
Utlumení analogový výstup (dAA) [s] 0,1...100,0
Okolní teplota [°C]-25...80
Teplota média [°C]-25...125 (145 max. 1h)
Skladovací teplota [°C]-40...100
Krytí, tř.krytí IP 67 / IP 69K, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost vůči rázům
DIN IEC 68-2-27: 50  g  (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 20  g (10.....2000 Hz)
Min. spínací cykly 100 millionů
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-5 rázová napěť. vlna:  0,5/1 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
Materiál pouzdra V4A (1.4404); PC (Macrolon); PBT (Pocan); PEI; FPM (Viton); PTFE
Materiál, který je v kontaktu s médiem V4A (1.4435) nerez. ocel; Keramika; PTFE
Displej
zobrazovací jednotka  4 x LED zelená
Spínací stav  LED žlutá
Funkční signalizace  4-poziční alfanumerický display
Měřené hodnoty  4-poziční alfanumerický display
Připojení M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,43
Upozornění
*) Linearita, včetně hystereze a opakovací přesnosti;
(nastavení mezního bodu podle DIN 16086)
**) při oklesech teplot < 10 K
***) v % rozpětí za rok

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  PY2692  —  24.06.2010
