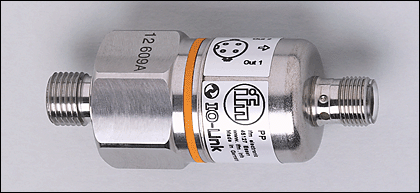

PP-400-SBG14-QFRKG/US/ /V, PX7080, IFM

Kat. číslo: PX7080

Výrobce: IFM

Na dotaz

Naše cena bez DPH: 6 160,55 Kč
s DPH 21 %: 7 454,27 Kč

Popis

Oblast nasazení

typ tlaku: relativní tlak
kapalná a plynná média
u plynných médií je rozsah použití omezen na max. 25 bar

Elektrické provedení

DC PNP

Výstupní funkce

2 x spínač / rozpínač programovatelný

Provozní napětí [V]

9,6...36 DC ¹)

Proudová zatížitelnost [mA]

2 x 250

Ochrana proti zkratu

Taktovaný

Odolné proti přepólování

ano

Odolné proti přetížení

ano

Úbytek napětí [V]

< 2

Proudový odběr [mA]

< 45

Odolnost proti tlaku [bar]

600

Trhací tlak min. [bar]

1000

Nastavitelná oblast

Spínací bod, SP [bar]

4...400

Zpětný spínací bod, rP [bar]

2...398

V krocích po [bar]

Nastavení z výroby

SP1 = 200 bar; rP1 = 120 bar; OU1 = Hno
SP2 = 10 bar; rP2 = 4 bar; OU2 = Hnc
dS1/dS2 = 0; dr1/dr2 = 0; dAP = 10

přesnost / odchylky
(v % rozpětí)

Přesnost spínacího bodu

< ± 0,5

Odchylka od charakteristiky *)

< ± 0,25 (BFSL) / < ± 0,5 (LS)

Hystereze

< ± 0,1

Opakovací přesnost **)

< ± 0,1

Dlouhodobá stabilita ***)

< ± 0,1

teplotní koeficienty (TK) v teplotním rozsahu 0...80° C (v % rozpětí na 10 K)

největší TK nulového bodu

0,2

největší TK rozpětí

0,2

PX7080

Doba zpoždění při zapnutí [s]

0,3

Min.doba odpovědi spínacích výstupů [ms]

Utlumení spínací výstup (dAP) [ms]

3; 6; 10; 17; 60; 125; 250; 500

Spínací frekvence [Hz]

170

Okolní teplota [°C]

-25...85

Teplota média [°C]

-25...90

Skladovací teplota [°C]

-40...100

Krytí, tř.krytí

IP 68 ****) / IP 69K, III

Izolační odpor [MΩ]

> 100 (500 V DC)

Odolnost vůči rázům

DIN IEC 60068-2-27 / DIN IEC 60068-2-29:	1000 g
DIN EN 61373:	Kategorie 3

Odolnost proti vibracím

DIN IEC 68-2-6:	20 g (10.....2000 Hz)
DIN EN 60068-2-64:	14 g
DIN EN 61373:	Kategorie 2

Min. spínací cykly

100 millionů

El.mag.kompatibilita

odolnost proti rušení	podle EN 61000-6-2
EN 61000-4-2 ESD:	4 kV vybití kontaktem / 15 kV vybití ve vzduchu
EN 61000-4-3 HF v.f. ozářeno:	20 V/m (80...1000 MHz)
EN 61000-4-4 skupiny impulsů:	4 kV Vazební kleště
EN 61000-4-5 rázová napěť. vlna:	0,5 kV Napájení / 1 kV Signál u přístrojů DC
EN 61000-4-6 HF v.f. vazba vedení:	10 V (0,15...80 MHz)
odolnost proti rušení	podle směrnice pro motor. vozidla Kfz 95/54/EG / 04/104EG / 05/83/EG
Zkouška v absorpční komoře podle ISO 11452-2:	80 V/m (200...2000 MHz)
EN 50155:	Třída T3, C1, S1

Materiál pouzdra

V2A (1.4301); FPM (Viton); EPDM/X (Santopren); PA

Materiál, který je v kontaktu s médiem

V2A (1.4305); Keramika; FPM (Viton)

Displej

Spínací stav	2 x LED žlutá
Provoz	LED zelená

Připojení

M12 konekt. připojení

Hmotnost [kg]

0,235

Upozornění

¹) Napájecí napětí pro komunikační provoz: 18...32 V DC

*) BFSL = Best Fit Straight Line (nastavení na nejmenší hodnotu) / LS = nastavení mezního bodu

**) při oklesech teplot < 10 K

***) v % rozpětí za rok

****) 7 dní /v 1 m hloubce / 0,1 bar

Vyhrazujeme si právo na změnu tech.parametrů ! CZ PX7080 20.04.2011

Technické parametry

Objednací kód	PX7080
Výrobce	IFM
