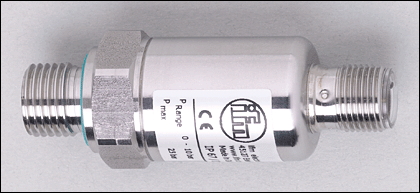

PT-010-RBG14-A-ZVG/US/ /W, PT3544, IFM

PT-010-RBG14-A-ZVG/US/ /W, PT3544, IFM

Kat. číslo: PT3544
Výrobce: IFM
Na dotaz
Naše cena bez DPH
4 129,65 Kč
s DPH 21 %
4 996,88 Kč

Popis


Oblast nasazení typ tlaku: relativní tlak
kapalná a plynná média
Elektrické provedení DC
Výstupní funkce 4...20 mA analog.

Provozní napětí [V]8,5...36 DC
Odolné proti přepólování ano

Analogový výstup 4...20 mA
zátěž pro analogový výstup [Ω] max. (Ub - 8,5 V) x 50; 775 při Ub = 24V
Odolnost proti tlaku [bar]25
Trhací tlak min. [bar]300

přesnost / odchylky
(v % rozpětí)
Odchylka od charakteristiky *) < ± 1,0
Linearita < ± 0,25 (BFSL) / < ± 0,5 (LS)
Hystereze < ± 0,2
Opakovací přesnost **) < ± 0,1
Dlouhodobá stabilita ***) < ± 0,1
teplotní koeficienty (TK) v teplotním rozsahu -25...90° C (v % rozpětí na 10 K)
největší TK nulového bodu < ± 0,1
největší TK rozpětí < ± 0,1


PT3544
Skoková doba odpovědi - analogový výstup 3
Okolní teplota [°C]-25...90
Teplota média [°C]-25...90
Skladovací teplota [°C]-40...100
Krytí, tř.krytí IP 67 / IP 69K, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost vůči rázům
DIN IEC 68-2-27: 50  g  (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 20  g (10.....2000 Hz)
Min. tlakové cykly 50 millionů
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m (80...1000 MHz)
EN 61000-4-4 skupiny impulsů:  4 kV Vazební kleště
EN 61000-4-5 rázová napěť. vlna:  1 kV Signál u přístrojů DC
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]1579
Materiál pouzdra V4A (1.4404); TROGAMID
Materiál, který je v kontaktu s médiem V4A (1.4404); těsnění: FPM (Viton)
Připojení M12 konekt. připojení

Hmotnost [kg]0,083
Upozornění
*) včetně posuvu (driftu) našroubování, chyb nulového bodu a rozpětí
**) při oklesech teplot < 10 K
***) v % rozpětí za 6 měsíců
BFSL = Best Fit Straight Line (nastavení na nejmenší hodnotu) / LS = nastavení mezního bodu

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  PT3544  —  08.09.2009

Technické parametry

Objednací kódPT3544
VýrobceIFM
