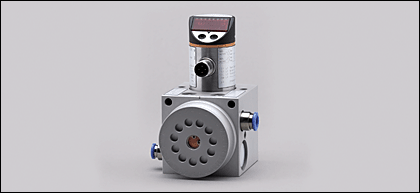

CONTROL UNIT PART SEAT MONITOR, PS7570, IFM

Kat. číslo: PS7570

Výrobce: IFM

Na dotaz

Naše cena bez DPH: 26 368,30 Kč
s DPH 21 %: 31 905,64 Kč

Popis

Oblast nasazení

typ tlaku: relativní tlak
měření dynamického tlaku pro kontrolu výkonu

Pneumatická blok

přípoj na primární tlakový rozvod: 2 x závit 1/8" zástrčkové šroubení / v tunelovém otvoru pro spojovací pouzdro
přípoj měřící vzduch: 3 x závit 1/8"pro zástrčkkové šroubení
montáž: otvory pro M5-upevňovací šrouby (spoludodáváno jako příslušenství)
a M5-závity na zadní straně přístroje
řadová montáž je možná, další rozvod primárního tlaku pomocí spojovacích pouzder (spoludodávaných jako příslušenství)
odolnost vůči rázům: 5 g (DIN / IEC 68-2-27, 11 ms)
odolnost vůči vibracím: 5 g (DIN / IEC 68-2-6, 10 - 2000 Hz)

tlakový senzor

2 spínací výstupy (pnp / npn; spínač / rozpínač programovatelný))
napájecí napětí: 20...32 V DC
proudová zatižitelnost: 2 x 250 mA
napěťový úbytek: < 2 V
proudový odběr: < 60 mA
přesnost spínacího bodu: < ± 0,5 % rozpětí
hystereze: < ± 0,1 % rozpětí
opakovací přesnost: < ± 0,1 % rozpětí
teplotní koeficient nulového bodu: < ± 0,1 % rozpětí na 10 K
(v kompenzovaném teplotním rozsahu 0...80 °C)

Primární rozvod tlaku

systémový tlak: 0,7 až max. 1,5 bar
doporučena třída kvality vzduchu (DIN ISO 8573-1): třída 2

materiály

blok pneumatiky: hliník, mosaz, ocel poniklovaná, FPM (VITON), NBR
tlakový senzor (materiál v kontaktu s médiem): V2A (1.4301), keramika, FPM (Viton)

Připojení

propojovací zástrčka M12
Pin 1 = L+ / Pin 2 = OUT2 / Pin 3 = L- / Pin 4 = OUT 1

dodavatelné příslušenství

prodloužení závitu 1/8" (obj. číslo E30075)
zástrčkový přípoj pro normovanou hadici Ø 6 mm (obj. číslo E30076)
zástrčkový přípoj pro normovanou hadici Ø 8 mm (obj. číslo E30077)

Hmotnost [kg]

0,871

Technické parametry

Objednací kód	PS7570
Výrobce	IFM
