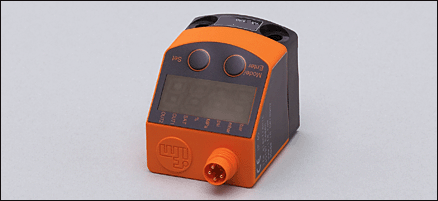

PQ-010-RFG18-QFPKG/US/, PQ7834, IFM

Naše cena: bez DPH 3.830,65 Kč
s DPH 4.635,09 Kč

Výrobce: IFM
Kategorie: Snímače tlaku
Dostupnost: Na dotaz
Kat. číslo:PQ7834
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení Druh tlaku: relativní tlak
Tlakový vzduch ****)
Elektrické provedení DC PNP
Výstupní funkce 2 x spínač / rozpínač programovatelný nebo 1 x spínač rozpínač programovaelný + 1 x rozpínač (diagnostická funkce)

Provozní napětí [V]18...32 DC ¹)
Proudová zatížitelnost [mA]100
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Ochrana proti přepětí až do 40 V
Funkce "hlídací pes" integrována ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 50

Odolnost proti tlaku [bar]20
Trhací tlak min. [bar]30

Nastavitelná oblast
Spínací bod, SP [bar]-0,90...10,00
Zpětný spínací bod, rP [bar]-0,95...9,95
V krocích po [bar]0,05

Možnosti programování hystereze / okénková funkce; spínač / rozpínač; diagnostická funkce; spínací logika; zpoždění při přítahu / odpadu; tlumení; zobrazovací jednotka

přesnost / odchylky
(v % rozpětí)
Přesnost spínacího bodu < ± 0,5
Odchylka od charakteristiky *) < ± 0,25 (BFSL) / < ± 0,5 (LS)
Hystereze < ± 0,25
Opakovací přesnost **) < ± 0,1
Dlouhodobá stabilita ***) < ± 0,05
teplotní koeficienty (TK) v teplotním rozsahu 0...60° C (v % rozpětí na 10 K)
největší TK nulového bodu 0,2
největší TK rozpětí 0,2


PQ7834
Doba zpoždění při zapnutí [s]0,3
Min.doba odpovědi spínacích výstupů [ms] 2,5
Spínací frekvence [Hz]≤ 200
Nastavitelná doba zpoždění dS, dr [s]0; 0,002...5
Okolní teplota [°C]0...70
Teplota média [°C]0...60
Skladovací teplota [°C]-25...85
Krytí, tř.krytí IP 65, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost vůči rázům
DIN IEC 68-2-27: 50  g  (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 20  g (10.....2000 Hz)
Min. spínací cykly 50 millionů
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-5 rázová napěť. vlna:  0,5/1 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]455
Materiál pouzdra PBT (Pocan); FPM (Viton); Polyester
Materiál, který je v kontaktu s médiem Mosaz; FPM (Viton); silicium (pokryto vrstvou); PBT (Pocan)
Displej
zobrazovací jednotka  4 x LED zelená
Spínací stav  2 x LED žlutá
Funkční signalizace  4-poziční alfanumerický display
Měřené hodnoty  4-poziční alfanumerický display
Připojení M8 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,108
Upozornění
¹) podle EN50178, SELV, PELV
*) BFSL = Best Fit Straight Line (nastavení na nejmenší hodnotu) / LS = nastavení mezního bodu
**) při oklesech teplot < 10 K
***) v % rozpětí za 6 měsíců
****) jiná média na objednávku
Příslušenství (volitelné)
Upevňovací sada pro nosnou lištu TH 35-7,5 podle EN60715 (objednací číslo E37340)
prodloužení závitu 1/8" (obj. číslo E30075)
zástrčkový přípoj pro normovanou hadici Ø 6 mm (obj. číslo E30076)
zástrčkový přípoj pro normovanou hadici Ø 8 mm (obj. číslo E30077)

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  PQ7834  —  23.11.2009
