| Oblast nasazení | | typ tlaku: relativní tlak
kapalná a plynná média |
| Elektrické provedení | | DC PNP |
| Výstupní funkce | | 2 x spínač / rozpínač programovatelný nebo 1 x spínač rozpínač programovaelný + 1 x rozpínač (diagnostická funkce) |
| | |
| Provozní napětí [V] | | 9,6...36 DC ¹) |
| Proudová zatížitelnost [mA] | | 2 x 250 |
| Ochrana proti zkratu | | Taktovaný |
| Odolné proti přepólování | | ano |
| Odolné proti přetížení | | ano |
| Úbytek napětí [V] | | < 2 |
| | |
| Proudový odběr [mA] | | < 45 |
| | |
| Odolnost proti tlaku | | 20 bar | 290 PSI | 2000 kPa |
| Trhací tlak min. | | 50 bar | 725 PSI | 5000 kPa |
| | |
| Nastavitelná oblast | | |
| Spínací bod, SP | | 0,02...2,50 bar | 0,4...36,2 PSI | 2...250 kPa |
| Zpětný spínací bod, rP | | 0,01...2,49 bar | 0,2...36 PSI | 1...249 kPa |
| V krocích po | | 0,01 bar | 0,2 PSI | 1 kPa |
| | |
| Nastavení z výroby | | SP1 = 0,63 bar; rP1 = 0,58 bar
SP2 = 1,88 bar; rP2 = 1,83 bar |
| | |
přesnost / odchylky
(v % rozpětí) | | |
| Přesnost spínacího bodu | | < ± 0,5 |
| Odchylka od charakteristiky *) | | < ± 0,25 (BFSL) / < ± 0,5 (LS) |
| Hystereze | | < ± 0,1 |
| Opakovací přesnost **) | | < ± 0,1 |
| Dlouhodobá stabilita ***) | | < ± 0,1 |
| teplotní koeficienty (TK) v teplotním rozsahu 0...80° C (v % rozpětí na 10 K) | | |
| největší TK nulového bodu | | 0,2 |
| největší TK rozpětí | | 0,2 |
| | |
|

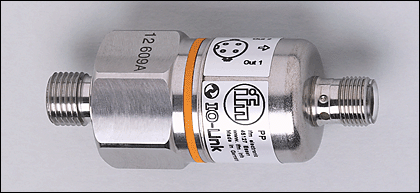

PP7556 |
| Doba zpoždění při zapnutí [s] | | 0,3 |
| Min.doba odpovědi spínacích výstupů [ms] | | 3 |
| Utlumení spínací výstup (dAP) [ms] | | 3; 6; 10; 17; 60; 125; 250; 500 |
| Spínací frekvence [Hz] | | 170 |
| Okolní teplota [°C] | | -25...85 |
| Teplota média [°C] | | -25...90 |
| Skladovací teplota [°C] | | -40...100 |
| Krytí, tř.krytí | | IP 68 ****) / IP 69K, III |
| Izolační odpor [MΩ] | | > 100 (500 V DC) |
| Odolnost vůči rázům | |
| DIN IEC 60068-2-27 / DIN IEC 60068-2-29: | 1000 g |
| DIN EN 61373: | Kategorie 3 |
|
| Odolnost proti vibracím | |
| DIN IEC 68-2-6: | 20 g (10.....2000 Hz) |
| DIN EN 60068-2-64: | 14 g |
| DIN EN 61373: | Kategorie 2 |
|
| Min. spínací cykly | | 100 millionů |
| El.mag.kompatibilita | |
| odolnost proti rušení | podle EN 61000-6-2 |
| EN 61000-4-2 ESD: | 4 kV vybití kontaktem / 15 kV vybití ve vzduchu |
| EN 61000-4-3 HF v.f. ozářeno: | 20 V/m (80...1000 MHz) |
| EN 61000-4-4 skupiny impulsů: | 4 kV Vazební kleště |
| EN 61000-4-5 rázová napěť. vlna: | 0,5 kV Napájení / 1 kV Signál u přístrojů DC |
| EN 61000-4-6 HF v.f. vazba vedení: | 10 V (0,15...80 MHz) |
| odolnost proti rušení | podle směrnice pro motor. vozidla Kfz 95/54/EG / 04/104EG / 05/83/EG |
| Zkouška v absorpční komoře podle ISO 11452-2: | 80 V/m (20.....2000 MHz) |
| EN 50155: | Třída T3, C1, S1 |
|
| MTTF [letá] | | 310 |
| Materiál pouzdra | | V2A (1.4301); FPM (Viton); EPDM/X (Santopren); PA |
| Materiál, který je v kontaktu s médiem | | V2A (1.4305); Keramika; FPM (Viton) |
| Displej | |
| Provoz | 2 x LED zelená |
| Spínací stav | 2 x LED žlutá |
|
| Připojení | | M12 konekt. připojení |
| | |
| Hmotnost [kg] | | 0,228 |
| Upozornění | |
| ¹) Napájecí napětí pro komunikační provoz: 18...32 V DC |
| ve vztahu k UL: "omezení napětí” s ochranou proti nadproudu podle UL508 |
| *) BFSL = Best Fit Straight Line (nastavení na nejmenší hodnotu) / LS = nastavení mezního bodu |
| **) při oklesech teplot < 10 K |
| ***) v % rozpětí za rok |
| ****) 7 dní /v 1 m hloubce / 0,1 bar |
| Schválení e1 na požádání |
|
| | |
|
| Vyhrazujeme si právo na změnu tech.parametrů ! CZ PP7556 20.04.2011 |
