| Oblast nasazení |
|
Druh tlaku: relativní tlak
Kapalná a plynná média
Nasazení v plynných médiích při tlacích > 25 bar, pouze na objednávku |
| Elektrické provedení |
|
DC PNP |
| Výstupní funkce |
|
2 x spínač / rozpínač programovatelný nebo 1 x spínač rozpínač programovaelný + 1 x rozpínač (diagnostická funkce) |
| |
|
| Provozní napětí [V] |
|
9,6...36 DC ¹) |
| Proudová zatížitelnost [mA] |
|
2 x 250 |
| Ochrana proti zkratu |
|
Taktovaný |
| Odolné proti přepólování |
|
ano |
| Odolné proti přetížení |
|
ano |
| Úbytek napětí [V] |
|
< 2 |
| |
|
|
| Proudový odběr [mA] |
|
< 45 |
| |
|
| Odolnost proti tlaku |
|
300 bar |
4350 PSI |
30 MPa |
| Trhací tlak min. |
|
650 bar |
9400 PSI |
65 MPa |
| |
|
| Nastavitelná oblast |
|
|
| Spínací bod, SP |
|
1,0...100,0 bar |
20...1450 PSI |
0,10...10,00 MPa |
| Zpětný spínací bod, rP |
|
0,5...99,5 bar |
10...1440 PSI |
0,05...9,95 MPa |
| V krocích po |
|
0,5 bar |
10 PSI |
0,05 MPa |
| |
|
| Nastavení z výroby |
|
SP1 = 25,0 bar; rP1 = 23,0 bar
SP2 = 75,0 bar; rP2 = 73,0 bar |
| |
|
přesnost / odchylky
(v % rozpětí) |
|
|
| Přesnost spínacího bodu |
|
< ± 0,5 |
| Odchylka od charakteristiky *) |
|
< ± 0,25 (BFSL) / < ± 0,5 (LS) |
| Hystereze |
|
< ± 0,1 |
| Opakovací přesnost **) |
|
< ± 0,1 |
| Dlouhodobá stabilita ***) |
|
< ± 0,1 |
| teplotní koeficienty (TK) v teplotním rozsahu 0...80° C (v % rozpětí na 10 K) |
|
|
| největší TK nulového bodu |
|
0,2 |
| největší TK rozpětí |
|
0,2 |
| |
|
| |

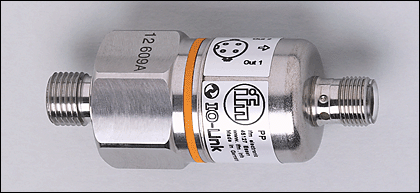

PP7552 |
| Doba zpoždění při zapnutí [s] |
|
0,3 |
| Min.doba odpovědi spínacích výstupů [ms] |
|
3 |
| Utlumení spínací výstup (dAP) [ms] |
|
3; 6; 10; 17; 60; 125; 250; 500 |
| Spínací frekvence [Hz] |
|
170 |
| Okolní teplota [°C] |
|
-25...85 |
| Teplota média [°C] |
|
-25...90 |
| Skladovací teplota [°C] |
|
-40...100 |
| Krytí, tř.krytí |
|
IP 68 ****) / IP 69K, III |
| Izolační odpor [MΩ] |
|
> 100 (500 V DC) |
| Odolnost vůči rázům |
|
| DIN IEC 60068-2-27 / DIN IEC 60068-2-29: |
1000 g |
| DIN EN 61373: |
Kategorie 3 |
|
| Odolnost proti vibracím |
|
| DIN IEC 68-2-6: |
20 g (10.....2000 Hz) |
| DIN EN 60068-2-64: |
14 g |
| DIN EN 61373: |
Kategorie 2 |
|
| Min. spínací cykly |
|
100 millionů |
| El.mag.kompatibilita |
|
| odolnost proti rušení |
podle EN 61000-6-2 |
| EN 61000-4-2 ESD: |
4 kV vybití kontaktem / 15 kV vybití ve vzduchu |
| EN 61000-4-3 HF v.f. ozářeno: |
20 V/m (80...1000 MHz) |
| EN 61000-4-4 skupiny impulsů: |
4 kV Vazební kleště |
| EN 61000-4-5 rázová napěť. vlna: |
0,5 kV Napájení / 1 kV Signál u přístrojů DC |
| EN 61000-4-6 HF v.f. vazba vedení: |
10 V (0,15...80 MHz) |
| odolnost proti rušení |
podle směrnice pro motor. vozidla Kfz 95/54/EG / 04/104EG / 05/83/EG |
| Zkouška v absorpční komoře podle ISO 11452-2: |
80 V/m (20.....2000 MHz) |
| EN 50155: |
Třída T3, C1, S1 |
|
| MTTF [letá] |
|
310 |
| Materiál pouzdra |
|
V2A (1.4301); FPM (Viton); EPDM/X (Santopren); PA |
| Materiál, který je v kontaktu s médiem |
|
V2A (1.4305); Keramika; FPM (Viton) |
| Displej |
|
| Provoz |
2 x LED zelená |
| Spínací stav |
2 x LED žlutá |
|
| Připojení |
|
M12 konekt. připojení |
| |
|
| Hmotnost [kg] |
|
0,23 |
| Upozornění |
|
| ¹) Napájecí napětí pro komunikační provoz: 18...32 V DC |
| ve vztahu k UL: "omezení napětí” s ochranou proti nadproudu podle UL508 |
| *) BFSL = Best Fit Straight Line (nastavení na nejmenší hodnotu) / LS = nastavení mezního bodu |
| **) při oklesech teplot < 10 K |
| ***) v % rozpětí za rok |
| ****) 7 dní /v 1 m hloubce / 0,1 bar |
| Schválení e1 na požádání |
|
| |
|
| |
| Vyhrazujeme si právo na změnu tech.parametrů ! — CZ — PP7552 — 20.04.2011 |
