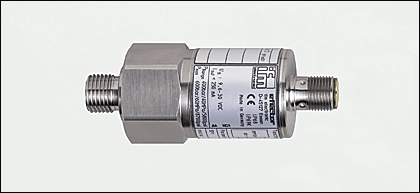

PP-400-SBG14-QFRKG/US/ /V, PP7530, IFM

Naše cena: bez DPH 6.160,55 Kč
s DPH 7.454,27 Kč

Výrobce: IFM
Kategorie: Snímače tlaku
Dostupnost: Na dotaz
Kat. číslo:PP7530
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení typ tlaku: relativní tlak
kapalná a plynná média
u plynných médií je rozsah použití omezen na max. 25 bar
Elektrické provedení DC PNP/NPN
Výstupní funkce 2 x spínač / rozpínač programovatelný

Provozní napětí [V]9,6...30 DC
Proudová zatížitelnost [mA]2 x 250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 45

Odolnost proti tlaku 600 bar8700 PSI60 MPa
Trhací tlak min. 1000 bar14500 PSI100 MPa

Nastavitelná oblast
Spínací bod, SP 4...400 bar60...5800 PSI0,4...40,0 MPa
Zpětný spínací bod, rP 2...398 bar30...5770 PSI0,2...39,8 MPa
V krocích po 1 bar10 PSI0,1 MPa

Nastavení spínacího bodu Programovací přístroj / Teach - funkce

přesnost / odchylky
(v % rozpětí)
Přesnost spínacího bodu < ± 1,5
Odchylka od charakteristiky *) < ± 0,25 (BFSL) / < ± 0,5 (LS)
Linearita < ± 0,5
Hystereze < ± 0,1
Opakovací přesnost **) < ± 0,1
Dlouhodobá stabilita ***) < ± 0,1
teplotní koeficienty (TK) v teplotním rozsahu 0...80° C (v % rozpětí na 10 K)
největší TK nulového bodu < ± 0,2
největší TK rozpětí < ± 0,3


PP7530
Doba zpoždění při zapnutí [s]0,3
Min.doba odpovědi spínacích výstupů [ms] 3
Utlumení spínací výstup (dAP) [ms] 0; 10; 20;...100; 200;...4000
Spínací frekvence [Hz]≤ 170
Okolní teplota [°C]-40...90
Teplota média [°C]-25...90****)
Skladovací teplota [°C]-40...100
Krytí, tř.krytí IP 68 *) / IP 69K, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost vůči rázům
DIN IEC 60068-2-27 / DIN IEC 60068-2-29: 1000  g
Odolnost proti vibracím
DIN IEC 68-2-6: 20  g (10.....2000 Hz)
Min. spínací cykly 100 millionů
El.mag.kompatibilita
rušivá emise  podle směrnice pro motor. vozidla Kfz 95/54/EG
odolnost proti rušení  podle směrnice Kfz 95 /54/EG, příloha IX
HF- ozářeno  150 V/m
pulzní odolnost  podle ISO 7637
napájení  podle ISO7637-2 (pulzy 1a, 1 b, 2, 3a, 3 b, 4, 6, 7)
signálové vodiče  podle ISO7637-3 (pulzy a a b)
odolnost proti rušení  podle EN 61000-6-2
EN 61000-4-2 ESD:  8/15 kV
EN 61000-4-3 HF v.f. ozářeno:  100 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
Materiál pouzdra V2A (1.4301); FPM (Viton); PEI
Materiál, který je v kontaktu s médiem V2A (1.4305); Keramika; FPM (Viton)
Displej
Provoz  LED zelená
Spínací stav  2 x LED žlutá
Připojení M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,221
Upozornění
*) 7 dní /v 1 m hloubce / 0,1 bar
*) BFSL = Best Fit Straight Line (nastavení na nejmenší hodnotu) / LS = nastavení mezního bodu
**) při oklesech teplot < 10 K
***) v % rozpětí za rok
****) -40...90 °C v případě požadavku

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  PP7530  —  10.12.2008
nahrazeno :
