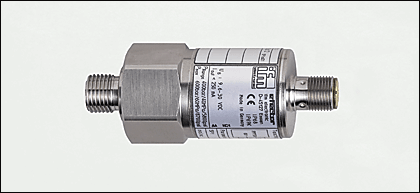

PP-400-SBG14-QFRKG/US/ /V, PP7020, IFM

Kat. číslo: PP7020

Výrobce: IFM

Na dotaz

Naše cena bez DPH: 6 160,55 Kč
s DPH 21 %: 7 454,27 Kč

Popis

Oblast nasazení

typ tlaku: relativní tlak
kapalná a plynná média
u plynných médií je rozsah použití omezen na max. 25 bar

Elektrické provedení

DC PNP/NPN

Výstupní funkce

2 x spínač / rozpínač programovatelný

Provozní napětí [V]

9,6...30 DC ¹)

Proudová zatížitelnost [mA]

2 x 250

Ochrana proti zkratu

Taktovaný

Odolné proti přepólování

ano

Odolné proti přetížení

ano

Úbytek napětí [V]

< 2

Proudový odběr [mA]

< 45

Odolnost proti tlaku

600 bar

8700 PSI

60 MPa

Trhací tlak min.

1000 bar

14500 PSI

100 MPa

Nastavitelná oblast

Spínací bod, SP

4...400 bar

60...5800 PSI

0,4...40,0 MPa

Zpětný spínací bod, rP

2...398 bar

30...5770 PSI

0,2...39,8 MPa

V krocích po

1 bar

10 PSI

0,1 MPa

Nastavení spínacího bodu

Programovací přístroj / Teach - funkce

přesnost / odchylky
(v % rozpětí)

Přesnost spínacího bodu

< ± 1,5

Odchylka od charakteristiky *)

< ± 0,25 (BFSL) / < ± 0,5 (LS)

Linearita

< ± 0,5

Hystereze

< ± 0,1

Opakovací přesnost **)

< ± 0,1

Dlouhodobá stabilita ***)

< ± 0,1

teplotní koeficienty (TK) v teplotním rozsahu -25...80° C (v % rozpětí na 10 K)

největší TK nulového bodu

< ± 0,2

největší TK rozpětí

< ± 0,3

PP7020

Doba zpoždění při zapnutí [s]

0,3

Min.doba odpovědi spínacích výstupů [ms]

Utlumení spínací výstup (dAP) [ms]

0; 10; 20;...100; 200;...4000

Spínací frekvence [Hz]

≤ 170

Okolní teplota [°C]

-25...80

Teplota média [°C]

-25...80

Skladovací teplota [°C]

-40...100

Krytí, tř.krytí

IP 67, III

Izolační odpor [MΩ]

> 100 (500 V DC)

Odolnost vůči rázům

DIN IEC 68-2-27:

50 g (11 ms)

Odolnost proti vibracím

DIN IEC 68-2-6:

20 g (10.....2000 Hz)

Min. spínací cykly

100 millionů

El.mag.kompatibilita

EN 61000-4-2 ESD:	4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:	10 V/m
EN 61000-4-4 skupiny impulsů:	2 kV
EN 61000-4-6 HF v.f. vazba vedení:	10 V

Materiál pouzdra

V2A (1.4301); PA

Materiál, který je v kontaktu s médiem

V2A (1.4305); Keramika; FPM (Viton)

Displej

Provoz	LED zelená
Spínací stav	2 x LED žlutá

Připojení

M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]

0,2

Upozornění

¹) ¨pracovní napětí pro PP2000 se sensorem : min. 18 V DC

*) BFSL = Best Fit Straight Line (nastavení na nejmenší hodnotu) / LS = nastavení mezního bodu

**) při oklesech teplot < 10 K

***) v % rozpětí za rok

Vyhrazujeme si právo na změnu tech.parametrů ! CZ PP7020 08.12.2008

Alternativní zboží: nebo
PP755x = DC pnp
PP052x = DC npn
Při volbě alternativy, věnujte pozornost případným odlišnostem technických dat!Porovnání výrobků: nebo

Technické parametry

Objednací kód	PP7020
Výrobce	IFM
