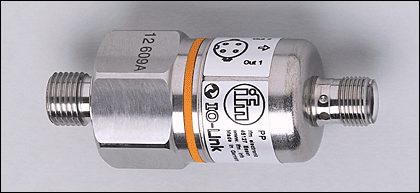

PP-010-RBG14-QFPKG/US/ /V, PP004E, IFM

Naše cena: bez DPH 6.710,25 Kč
s DPH 8.119,40 Kč

Výrobce: IFM
Kategorie: Snímače tlaku
Dostupnost: Na dotaz
Kat. číslo:PP004E
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení typ tlaku: relativní tlak
kapalná a plynná média
Elektrické provedení DC PNP
Výstupní funkce 2 x spínač / rozpínač programovatelný nebo 1 x spínač rozpínač programovaelný + 1 x rozpínač (diagnostická funkce)

Provozní napětí [V]9,6...36 DC ¹)
Proudová zatížitelnost [mA]2 x 250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 45

Odolnost proti tlaku 75 bar1087 PSI7,5 MPa
Trhací tlak min. 150 bar2175 PSI15 MPa

Nastavitelná oblast
Spínací bod, SP -0,90...10,00 bar-13...145 PSI-0,090...1,000 MPa
Zpětný spínací bod, rP -0,95...9,95 bar-14...144 PSI-0,095...0,995 MPa
V krocích po 0,05 bar1 PSI0,005 MPa

Nastavení z výroby SP1 = 2,50 bar; rP1 = 2,30 bar
SP2 = 7,50 bar; rP2 = 7,30 bar

přesnost / odchylky
(v % rozpětí)
Přesnost spínacího bodu < ± 0,5
Odchylka od charakteristiky *) < ± 0,25 (BFSL) / < ± 0,5 (LS)
Hystereze < ± 0,1
Opakovací přesnost **) < ± 0,1
Dlouhodobá stabilita ***) < ± 0,1
teplotní koeficienty (TK) v teplotním rozsahu 0...80° C (v % rozpětí na 10 K)
největší TK nulového bodu 0,2
největší TK rozpětí 0,2


PP004E
Doba zpoždění při zapnutí [s]0,3
Min.doba odpovědi spínacích výstupů [ms] 3
Utlumení spínací výstup (dAP) [ms] 3; 6; 10; 17; 60; 125; 250; 500
Spínací frekvence [Hz]170
Okolní teplota [°C]-25...85
Teplota média [°C]-25...90
Skladovací teplota [°C]-40...100
Krytí, tř.krytí IP 68 ****) / IP 69K, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost vůči rázům
DIN EN 61373:  Kategorie 3
DIN IEC 60068-2-27 / DIN IEC 60068-2-29: 1000  g
Odolnost proti vibracím
DIN EN 60068-2-64: 14  g  DIN EN 61373:  Kategorie 2
DIN IEC 68-2-6: 20  g (10.....2000 Hz)
Min. spínací cykly 100 millionů
El.mag.kompatibilita
odolnost proti rušení  podle EN 61000-6-2
EN 61000-4-2 ESD:  4 kV vybití kontaktem / 15 kV vybití ve vzduchu
EN 61000-4-3 HF v.f. ozářeno:  20 V/m (80...1000 MHz)
EN 61000-4-4 skupiny impulsů:  4 kV Vazební kleště
EN 61000-4-5 rázová napěť. vlna:  0,5 kV Napájení / 1 kV Signál u přístrojů DC
EN 61000-4-6 HF v.f. vazba vedení:  10 V (0,15...80 MHz)
odolnost proti rušení  podle směrnice pro motor. vozidla Kfz 95/54/EG / 04/104EG / 05/83/EG
Zkouška v absorpční komoře podle ISO 11452-2:  80 V/m (20.....2000 MHz)
EN 50155:  Třída T3, C1, S1
MTTF [letá]310
Materiál pouzdra V2A (1.4301); FPM (Viton); EPDM/X (Santopren); PA
Materiál, který je v kontaktu s médiem V2A (1.4305); Keramika; FPM (Viton)
Displej
Provoz  2 x LED zelená
Spínací stav  2 x LED žlutá
Připojení M12 konekt. připojení

Hmotnost [kg]0,229
Upozornění
¹) Napájecí napětí pro komunikační provoz: 18...32 V DC
ve vztahu k UL: "omezení napětí” s ochranou proti nadproudu podle UL508
*) BFSL = Best Fit Straight Line (nastavení na nejmenší hodnotu) / LS = nastavení mezního bodu
**) při oklesech teplot < 10 K
***) v % rozpětí za rok
****) 7 dní /v 1 m hloubce / 0,1 bar

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  PP004E  —  20.04.2011
