| Oblast nasazení | | Druh tlaku: relativní tlak
Kapalná a plynná média
Nasazení v plynných médiích při tlacích > 25 bar, pouze na objednávku |
| Elektrické provedení | | DC PNP/NPN |
| Výstupní funkce | | 2 x spínač / rozpínač programovatelný |
| | |
| Provozní napětí [V] | | 18...30 DC |
| Proudová zatížitelnost [mA] | | 250 |
| Ochrana proti zkratu | | Taktovaný |
| Odolné proti přepólování | | ano |
| Odolné proti přetížení | | ano |
| Funkce "hlídací pes" integrována | | ano |
| Úbytek napětí [V] | | < 2 |
| | |
| Proudový odběr [mA] | | < 90 |
| | |
| Odolnost proti tlaku [bar] | | 300 |
| Trhací tlak min. [bar] | | 650 |
| | |
| Nastavitelná oblast | | |
| Spínací bod, SP [bar] | | -24,6...100,0 *) |
| Zpětný spínací bod, rP [bar] | | -25,0...99,6 *) |
| V krocích po [bar] | | 0,2 |
| | |
| Možnosti programování | | hystereze / okénko; spínač / rozpínač; spínací logika; proudový- / napěťový vstup; utlumení; přizpůsobení zobrazené hodnotě; displej otočný / odpojitelný; zobrazovcí jednotka |
| Nastavení spínacího bodu | | Programovací tlačítko |
| Analogový vstup | | 0...20 mA / 0...10 V |
| zátěž / vstupní odpor [kOhm] | | 0...20 mA: 0,3 / 0...10 V: 90 |
| | |
| odchylka (% z konečné hodnoty měřícího rozsahu) | | |
| Odchylka od charakteristiky | | < ± 0,6 |
| Vliv teploty (pro 10 K) | | < ± 0,3 |
| V oblasti teplot | | 0...80 |
| Analogový vstup | | |
| Odchylka od charakteristiky | | < ± 0,3 |
| Vliv teploty (pro 10 K) | | < ± 0,1 |
| V oblasti teplot | | 0...80 |
| | |
|

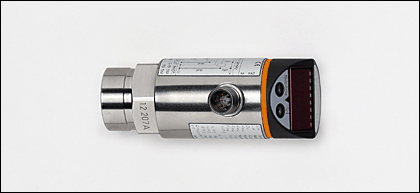

PNI022 |
| Doba zpoždění při zapnutí [s] | | 0,2 |
| Min.doba odpovědi spínacích výstupů [ms] | | 3 |
| Utlumení spínací výstup (dAP) [ms] | | 0,10...4000 |
| Spínací frekvence [Hz] | | ≤ 170 |
| Nastavitelná doba zpoždění dS, dr [s] | | 0, 0,1...50 |
| max. vzestupná doba, analogový vstup [ms] | | 3 |
| Zobrazovací jednotka | | bar, PSI, MPa |
| Okolní teplota [°C] | | -25...80 |
| Teplota média [°C] | | -25...80 |
| Skladovací teplota [°C] | | -40...100 |
| Krytí, tř.krytí | | IP 67, III |
| Izolační odpor [MΩ] | | > 100 (500 V DC) |
| Odolnost vůči rázům | |
| DIN IEC 68-2-27: | 50 g (11 ms) |
|
| Odolnost proti vibracím | |
| DIN IEC 68-2-6: | 20 g (10.....2000 Hz) |
|
| Min. spínací cykly | | 100 millionů |
| El.mag.kompatibilita | |
| EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD |
| EN 61000-4-3 HF v.f. ozářeno: | 10 V/m |
| EN 61000-4-4 skupiny impulsů: | 2 kV |
| EN 61000-4-6 HF v.f. vazba vedení: | 10 V |
|
| MTTF [letá] | | 152 |
| Materiál pouzdra | | V2A (1.4305); PBT (Pocan); PC (Macrolon); PA; EPDM/X (Santopren); FPM (Viton) |
| Materiál, který je v kontaktu s médiem | | V2A (1.4305); Keramika; FPM (Viton) |
| Displej | |
| zobrazovací jednotka | 3 x LED zelená |
| Displejový mód | 3 x LED zelená |
| Funkční signalizace | 4-poziční alfanumerický display |
| Měřené hodnoty | 4-poziční alfanumerický display |
|
| Připojení | | M12 konekt. připojení; Zlacené kontakty |
| | |
| Hmotnost [kg] | | 0,304 |
| Upozornění | | |
| | |
|
| Vyhrazujeme si právo na změnu tech.parametrů ! CZ PNI022 24.06.2010 |
