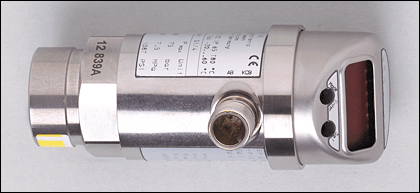

PN-2,5-RBR14-QFPKG/US/3D /V, PN016A, IFM

Kat. číslo: PN016A

Výrobce: IFM

Na dotaz

Naše cena bez DPH: 12 983,50 Kč
s DPH 21 %: 15 710,04 Kč

HS Code (Taric) 90262020

Země původu DE

Popis

Oblast nasazení

typ tlaku: relativní tlak
kapalná a plynná média

Elektrické provedení

DC PNP/NPN

Výstupní funkce

2 x spínač / rozpínač programovatelný nebo 1 x spínač rozpínač programovaelný + 1 x rozpínač (diagnostická funkce)

Provozní napětí [V]

18...36 DC ¹)

Proudová zatížitelnost [mA]

250

Ochrana proti zkratu

Taktovaný

Odolné proti přepólování

ano

Ochrana proti přepětí

až do 40 V

Funkce "hlídací pes" integrována

ano

Úbytek napětí [V]

< 2

Proudový odběr [mA]

< 50

Odolnost proti tlaku

20 bar

290 PSI

2000 kPa

Trhací tlak min.

50 bar

725 PSI

5000 kPa

Nastavitelná oblast

Spínací bod, SP

0,02...2,50 bar

0,4...36,2 PSI

2...250 kPa

Zpětný spínací bod, rP

0,01...2,49 bar

0,2...36,0 PSI

1...249 kPa

V krocích po

0,01 bar

0,2 PSI

1 kPa

Nastavení z výroby

SP1 = 0,63 bar; rP1 = 0,58 bar
SP2 = 1,88 bar; rP2 = 1,83 bar

Možnosti programování

hystereze / okénková funkce; spínač / rozpínač; diagnostická funkce; spínací logika; zpoždění při přítahu / odpadu; tlumení; zobrazovací jednotka

přesnost / odchylky
(v % rozpětí)

Přesnost spínacího bodu

< ± 0,5

Odchylka od charakteristiky *)

< ± 0,25 (BFSL) / < ± 0,5 (LS)

Hystereze

< ± 0,25

Opakovací přesnost **)

< ± 0,1

Dlouhodobá stabilita ***)

< ± 0,05

teplotní koeficienty (TK) v teplotním rozsahu 0...60° C (v % rozpětí na 10 K)

největší TK nulového bodu

0,2

největší TK rozpětí

0,2

PN016A

Doba zpoždění při zapnutí [s]

0,3

Spínací frekvence [Hz]

≤ 170

Nastavitelná doba zpoždění dS, dr [s]

0; 0,2...50

Okolní teplota [°C]

-20...60

Teplota média [°C]

-20...60

Skladovací teplota [°C]

-40...100

Krytí, tř.krytí

IP 65, III

Odolnost vůči rázům

DIN IEC 68-2-27:

50 g (11 ms)

Odolnost proti vibracím

DIN IEC 68-2-6:

20 g (10.....2000 Hz)

Min. spínací cykly

100 millionů

El.mag.kompatibilita

EN 61000-4-2 ESD:	4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:	10 V/m
EN 61000-4-4 skupiny impulsů:	2 kV
EN 61000-4-5 rázová napěť. vlna:	0,5/1 kV
EN 61000-4-6 HF v.f. vazba vedení:	10 V

MTTF [letá]

194

Označení přístroje

II 3D Ex tD A22 IP65 T80°C X Ta: -20°C...+60°C

Materiál pouzdra

V2A (1.4301); V4A (1.4404); PC (Macrolon); PBT (Pocan); PEI; FPM (Viton); PTFE (teflon)

Materiál, který je v kontaktu s médiem

V2A (1.4305); Keramika; FPM (Viton)

Displej

zobrazovací jednotka	3 x LED zelená
Spínací stav	2 x LED žlutá
Funkční signalizace	4-poziční alfanumerický display
Měřené hodnoty	4-poziční alfanumerický display

Připojení

M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]

0,302

Upozornění

¹) podle EN50178, SELV, PELV

*) BFSL = Best Fit Straight Line (nastavení na nejmenší hodnotu) / LS = nastavení mezního bodu

**) při oklesech teplot < 10 K

***) v % rozpětí za 6 měsíců

CZ PN016A 21.10.2008

Technické parametry

Objednací kód	PN016A
Výrobce	IFM
