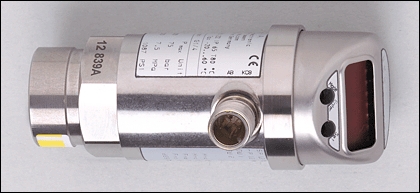

PN-010-RBR14-QFPKG/US/3D /V, PN014A, IFM

Kat. číslo: PN014A

Výrobce: IFM

Na dotaz

Naše cena bez DPH: 12 983,50 Kč
s DPH 21 %: 15 710,04 Kč

HS Code (Taric) 90262020

Země původu DE

Popis

Oblast nasazení

typ tlaku: relativní tlak
kapalná a plynná média

Elektrické provedení

DC PNP/NPN

Výstupní funkce

2 x spínač / rozpínač programovatelný nebo 1 x spínač rozpínač programovaelný + 1 x rozpínač (diagnostická funkce)

Provozní napětí [V]

18...36 DC ¹)

Proudová zatížitelnost [mA]

250

Ochrana proti zkratu

Taktovaný

Odolné proti přepólování

ano

Ochrana proti přepětí

až do 40 V

Funkce "hlídací pes" integrována

ano

Úbytek napětí [V]

< 2

Proudový odběr [mA]

< 50

Odolnost proti tlaku

75 bar

1087 PSI

7,5 MPa

Trhací tlak min.

150 bar

2175 PSI

15 MPa

Nastavitelná oblast

Spínací bod, SP

-0,90...10,00 bar

-12...145 PSI

-0,090...1,000 MPa

Zpětný spínací bod, rP

-0,95...9,95 bar

-13...144 PSI

-0,095...0,995 MPa

V krocích po

0,05 bar

1 PSI

0,005 MPa

Nastavení z výroby

SP1 = 2,50 bar; rP1 = 2,30 bar
SP2 = 7,50 bar; rP2 = 7,30 bar

Možnosti programování

hystereze / okénková funkce; spínač / rozpínač; diagnostická funkce; spínací logika; zpoždění při přítahu / odpadu; tlumení; zobrazovací jednotka

přesnost / odchylky
(v % rozpětí)

Přesnost spínacího bodu

< ± 0,5

Odchylka od charakteristiky *)

< ± 0,25 (BFSL) / < ± 0,5 (LS)

Hystereze

< ± 0,25

Opakovací přesnost **)

< ± 0,1

Dlouhodobá stabilita ***)

< ± 0,05

teplotní koeficienty (TK) v teplotním rozsahu 0...60° C (v % rozpětí na 10 K)

největší TK nulového bodu

0,2

největší TK rozpětí

0,2

PN014A

Doba zpoždění při zapnutí [s]

0,3

Spínací frekvence [Hz]

≤ 170

Nastavitelná doba zpoždění dS, dr [s]

0; 0,2...50

Okolní teplota [°C]

-20...60

Teplota média [°C]

-20...60

Skladovací teplota [°C]

-40...100

Krytí, tř.krytí

IP 65, III

Odolnost vůči rázům

DIN IEC 68-2-27:

50 g (11 ms)

Odolnost proti vibracím

DIN IEC 68-2-6:

20 g (10.....2000 Hz)

Min. spínací cykly

100 millionů

El.mag.kompatibilita

EN 61000-4-2 ESD:	4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:	10 V/m
EN 61000-4-4 skupiny impulsů:	2 kV
EN 61000-4-5 rázová napěť. vlna:	0,5/1 kV
EN 61000-4-6 HF v.f. vazba vedení:	10 V

MTTF [letá]

194

Označení přístroje

II 3D Ex tD A22 IP65 T80°C X Ta: -20°C...+60°C

Materiál pouzdra

V2A (1.4301); V4A (1.4404); PC (Macrolon); PEI; FPM (Viton); EPDM/X (Santopren); PTFE (teflon)

Materiál, který je v kontaktu s médiem

V2A (1.4305); Keramika; FPM (Viton)

Displej

zobrazovací jednotka	3 x LED zelená
Spínací stav	2 x LED žlutá
Funkční signalizace	4-poziční alfanumerický display
Měřené hodnoty	4-poziční alfanumerický display

Připojení

M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]

0,305

Upozornění

¹) podle EN50178, SELV, PELV

*) BFSL = Best Fit Straight Line (nastavení na nejmenší hodnotu) / LS = nastavení mezního bodu

**) při oklesech teplot < 10 K

***) v % rozpětí za 6 měsíců

CZ PN014A 21.10.2008

Technické parametry

Objednací kód	PN014A
Výrobce	IFM
