| Oblast nasazení | | typ tlaku: relativní tlak
kapalná a plynná média |
| Elektrické provedení | | DC PNP |
| Výstupní funkce | | spínač / rozpínač programovatelný ; 4...20 mA nebo 0...10 V |
| | |
| Provozní napětí [V] | | 18...36 DC ¹) |
| Proudová zatížitelnost [mA] | | 250 |
| Ochrana proti zkratu | | Taktovaný |
| Odolné proti přepólování | | ano |
| Ochrana proti přepětí | | až do 40 V |
| Funkce "hlídací pes" integrována | | ano |
| Úbytek napětí [V] | | < 2 |
| | |
| Proudový odběr [mA] | | < 50 |
| | |
| Analogový výstup | | 4...20 mA / 0...10 V |
| zátěž pro analogový výstup [Ω] | | 4...20 mA: max. 500 / 0...10 V: min. 2000 |
| Odolnost proti tlaku [mbar] | | 10000 |
| Trhací tlak min. [mbar] | | 30000 |
| | |
| Nastavitelná oblast | | |
| Spínací bod, SP [mbar] | | -990...0 |
| Zpětný spínací bod, rP [mbar] | | -995...-5 |
| V krocích po [mbar] | | 5 |
| | |
| Nastavení z výroby | | SP1 = -750 mbar; rP1 = -770 mbar |
| Možnosti programování | | hystereze / okénko; spínač / rozpínač; zpoždění přítahu / odpadu; utlumení; zobrazovací jednotka; proudový-/ napěťový výstup |
| Nastavení spínacího bodu | | Programovací tlačítko |
| | |
přesnost / odchylky
(v % rozpětí) | | |
| Přesnost spínacího bodu | | < ± 0,5 |
| Odchylka od charakteristiky *) | | < ± 0,25 (BFSL) / < ± 0,5 (LS) |
| Hystereze | | < ± 0,25 |
| Opakovací přesnost **) | | < ± 0,1 |
| Dlouhodobá stabilita ***) | | < ± 0,05 |
| teplotní koeficienty (TK) v teplotním rozsahu 0...60° C (v % rozpětí na 10 K) | | |
| největší TK nulového bodu | | 0,2 |
| největší TK rozpětí | | 0,2 |
| | |
|

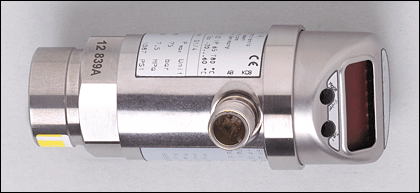

PN009A |
| Doba zpoždění při zapnutí [s] | | 0,3 |
| Spínací frekvence [Hz] | | ≤ 170 |
| Nastavitelná doba zpoždění dS, dr [s] | | 0; 0,2...50 |
| Vzestupná doba - analogový výstup [ms] | | < 3 |
| Okolní teplota [°C] | | -20...60 |
| Teplota média [°C] | | -20...60 |
| Skladovací teplota [°C] | | -40...100 |
| Krytí, tř.krytí | | IP 65, III |
| Odolnost vůči rázům | |
| DIN IEC 68-2-27: | 50 g (11 ms) |
|
| Odolnost proti vibracím | |
| DIN IEC 68-2-6: | 20 g (10.....2000 Hz) |
|
| Min. spínací cykly | | 100 millionů |
| El.mag.kompatibilita | |
| EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD |
| EN 61000-4-3 HF v.f. ozářeno: | 10 V/m |
| EN 61000-4-4 skupiny impulsů: | 2 kV |
| EN 61000-4-5 rázová napěť. vlna: | 0,5/1 kV |
| EN 61000-4-6 HF v.f. vazba vedení: | 10 V |
|
| MTTF [letá] | | 213 |
| Označení přístroje | | II 3D Ex tD A22 IP65 T80°C X Ta: -20°C...+60°C |
| Materiál pouzdra | | V2A (1.4301); V4A (1.4404); PC (Macrolon); PBT (Pocan); PEI; FPM (Viton); PTFE |
| Materiál, který je v kontaktu s médiem | | V2A (1.4305); Keramika; FPM (Viton) |
| Displej | |
| zobrazovací jednotka | 4 x LED zelená |
| Spínací stav | LED žlutá |
| Funkční signalizace | 4-poziční alfanumerický display |
| Měřené hodnoty | 4-poziční alfanumerický display |
|
| Připojení | | M12 konekt. připojení; Zlacené kontakty |
| | |
| Hmotnost [kg] | | 0,306 |
| Upozornění | |
| ¹) podle EN50178, SELV, PELV |
| *) BFSL = Best Fit Straight Line (nastavení na nejmenší hodnotu) / LS = nastavení mezního bodu |
| **) při oklesech teplot < 10 K |
| ***) v % z koncové hodnoty měřícího rozsahu za 6 měsíců |
|
| | |
|
| CZ PN009A 21.10.2008 |
