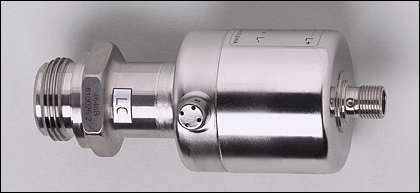

PMP001-RES30-PRAVG/US/1G/1D /L, PMP07A, IFM

Naše cena: bez DPH 33.376,40 Kč
s DPH 40.385,44 Kč

Výrobce: IFM
Kategorie: Snímače tlaku
Dostupnost: Na dotaz
Kat. číslo:PMP07A
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení typ tlaku: relativní tlak
hygienická oblast, pastová média a média obsahující pevné látky
kapalná a plynná média
Elektrické provedení Profibus PA, galvanicky oddělen
Při použití v Ex-oblasti:
Připojení na certifikované proudové obvody s vlastním zabezpečením s nejvyššími hodnotami U = 24 V / I = 380 mA / P = 5,32 mW
Vlastní indukčnost: < 1µH; vlastní kapacita: < 1nF
Přístroj může být napojen na systémy polí s vlastním zabezpečením podle modelu FISCO.

Provozní napětí [V]9...32 DC ¹)
Odolné proti přepólování ano
Odolné proti přetížení ano
Funkce "hlídací pes" integrována ano
Proudový odběr [mA]< 15,6 ****)

Odolnost proti tlaku 10000 mbar145 PSI
Trhací tlak min. 30000 mbar435 PSI

Možnosti programování Parametrizace podle Profibus PA-Profil tlakové vysílače, verze 3.01; I&M-Parameter; nulový bod-Offset, tlumení

přesnost / odchylky
(v % rozpětí)
Turn down 1:1
Odchylka od charakteristiky *) < ± 0,2
Linearita < ± 0,15
Hystereze < ± 0,15
Opakovací přesnost **) < ± 0,1
Dlouhodobá stabilita ***) < ± 0,1
teplotní koeficienty (TK) v teplotním rozsahu 0...70° C (v % rozpětí na 10 K)
největší TK nulového bodu 0,05
největší TK rozpětí 0,15


PMP07A
Doba zpoždění při zapnutí [s]35
Měřící / signalizační doba cyklu [ms] < 70
Okolní teplota [°C]T4: -20...85 / T5: -20...75 / T6: -20...60 *****)
Teplota média [°C]T4: -20...85 / T5: -20...75 / T6: -20...60 *****)
Skladovací teplota [°C]-40...100
Krytí, tř.krytí IP 68 / IP 69K, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost vůči rázům
DIN IEC 68-2-27: 50  g  (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 20  g (10.....2000 Hz)
Min. tlakové cykly 100 millionů
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-5 rázová napěť. vlna:  0,5/1 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]149
Osvědčení BVS 08 ATEX E 114 X
IECEx.BVS.08.0043 X
Označení přístroje II 1G Ga Ex ia IIC T6
II 1/2D Ex iaD 20/21 T85°C Ta: -20...60°C
Materiál pouzdra V4A (1.4404); PTFE; ULTEM; Viton
Materiál, který je v kontaktu s médiem keramika (99,9 % Al2 O3); PTFE; V4A / 316L / 1.4435; jakost povrchu: Ra < 0,4 / Rz 4
Připojení M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,433
Upozornění
n.c. = nezapojeno
¹) podle EN50178, SELV, PELV
Sběrnicové napětí v Ex-oblasti: 9...24 V DC
*) Linearita, včetně hystereze a opakovací přesnosti;
(nastavení mezního bodu podle DIN 16086)
**) při oklesech teplot < 10 K
***) v % rozpětí za rok
****) max. chybový proud < 21,8 mA
*****) Při nasazení mimo oblast Ex:
Okolní teplota: -25...85°C
Teplota média: -25...125°C (145°C max. 1h)
Zkouška konstrukčního vzorku podle 94/9/EG (ATEX) je zohledněna v zásadně poze pro atmosférické podmínky (0,8...1,1 bar). Použití při tlacích mimo tento rozsah musí být posouzeno a potvrzeno uživatelem. Věnujte pozornost návodu k provozu a potvrzení o zkoušce konstrukčního vzorku.
Schválení 3A je platné pouze při zamontování s adaptéry, které schválení 3A mají

CZ  —  PMP07A  —  18.09.2009
